Wzmacniacz dla su8bwooferów 1x3500W
Oznaczenie producenta: KVV 987 54
Karta produktu: Arcade Audio, KV2 Audio

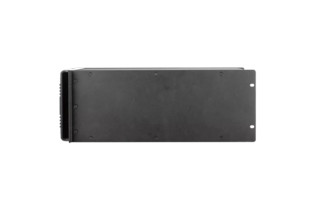

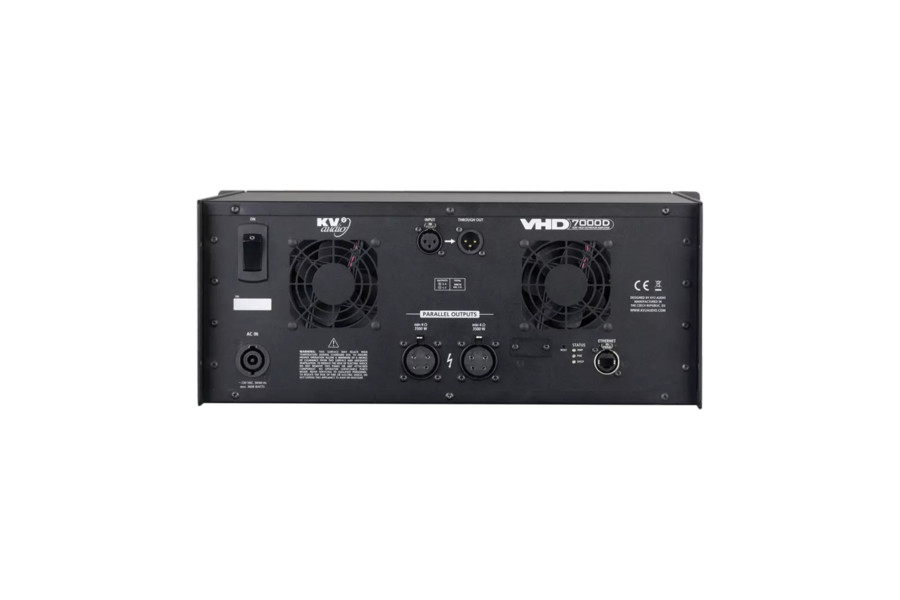

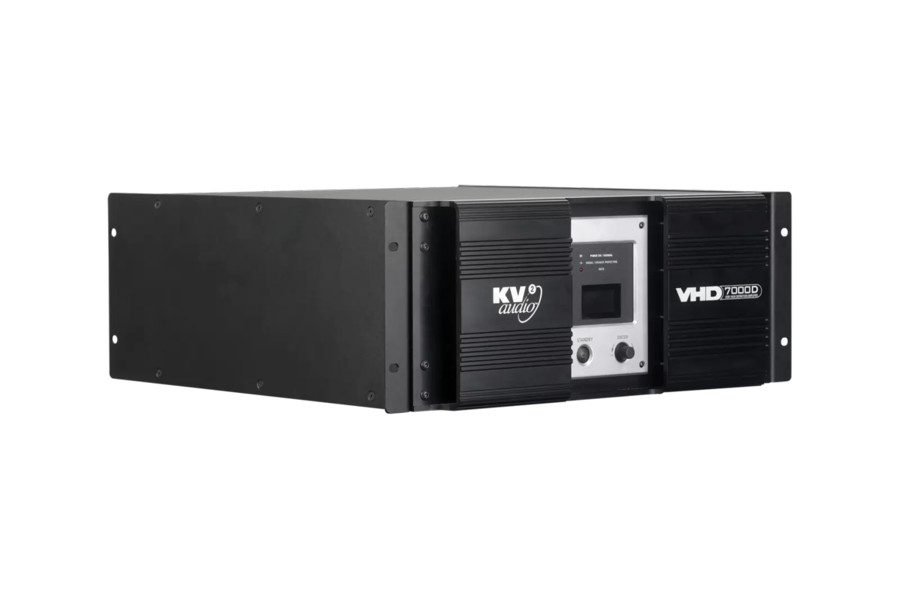

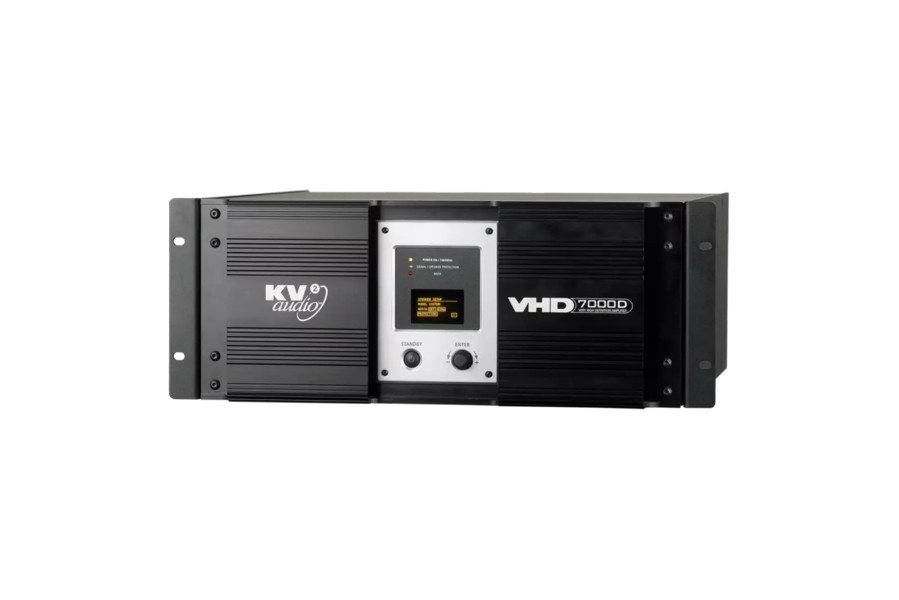

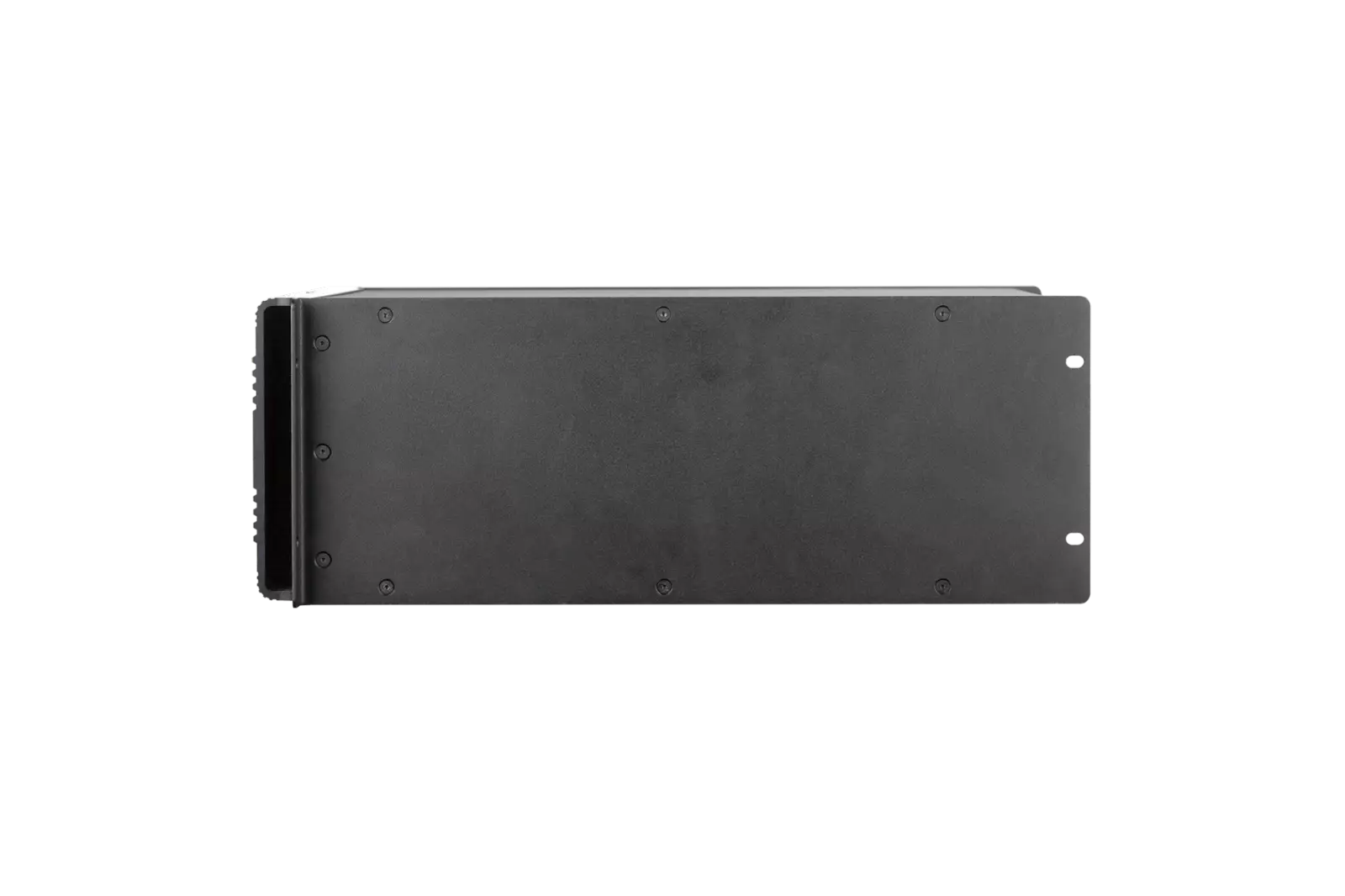

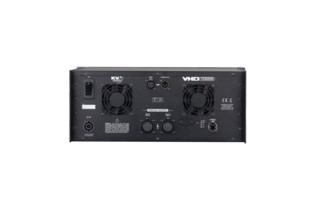

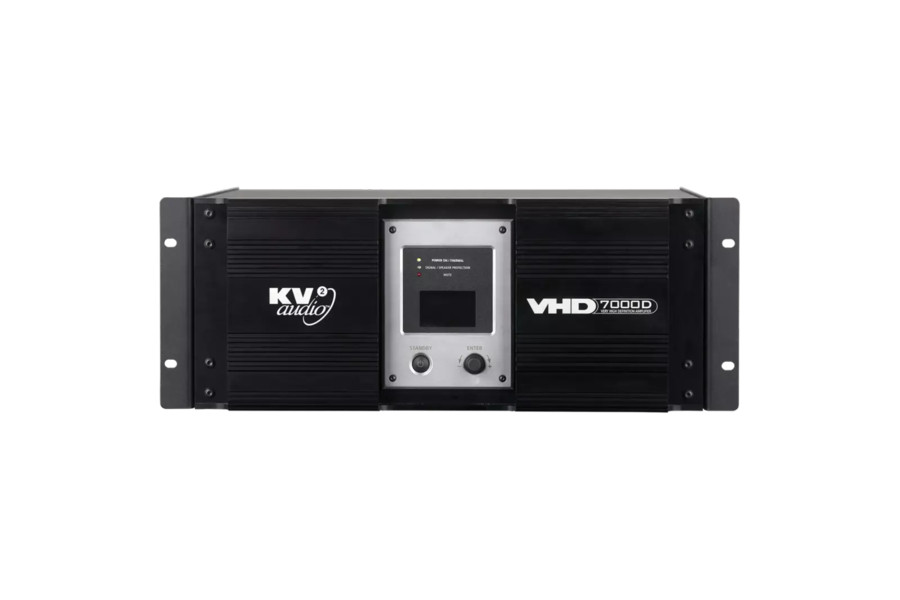

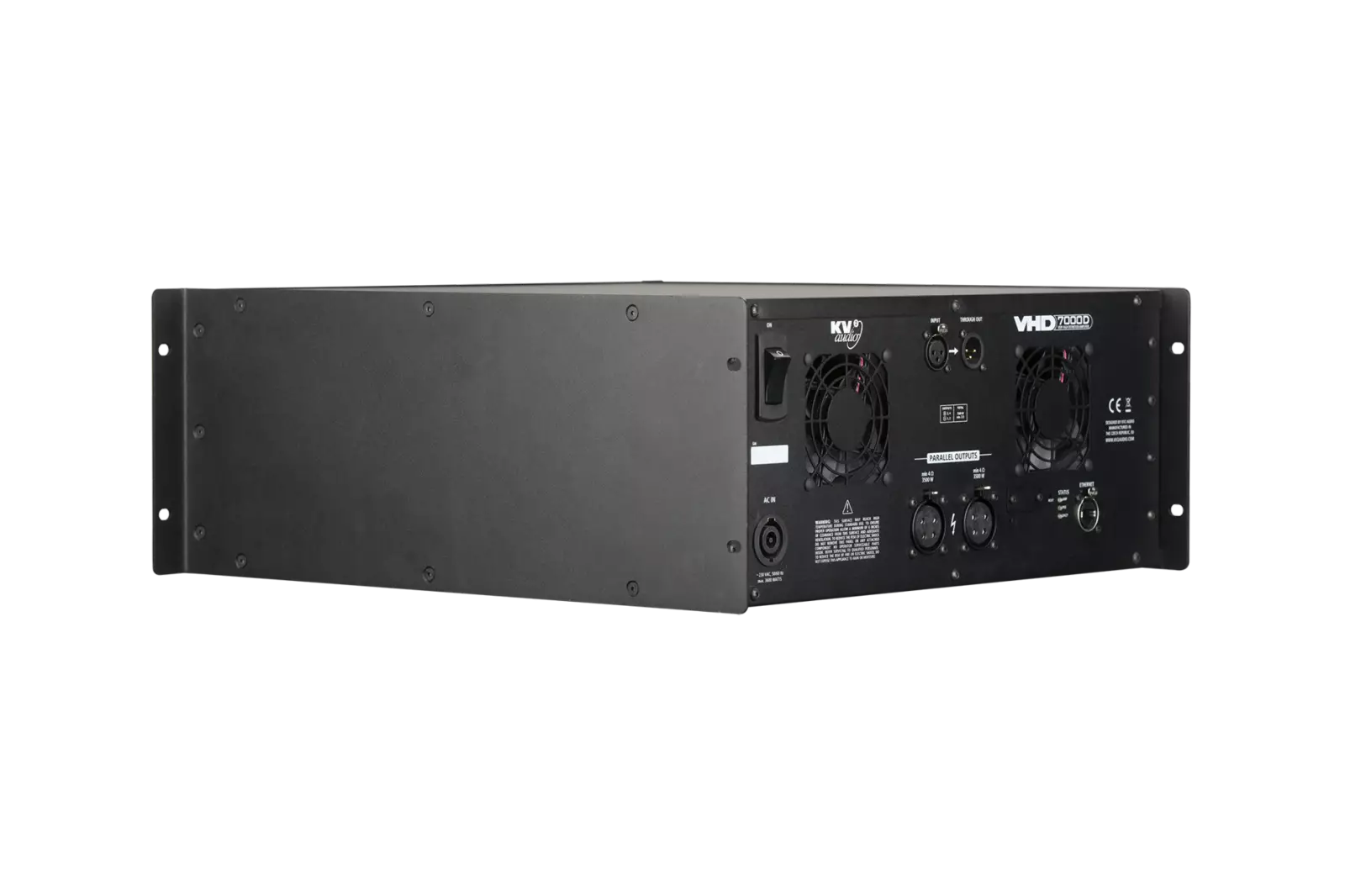

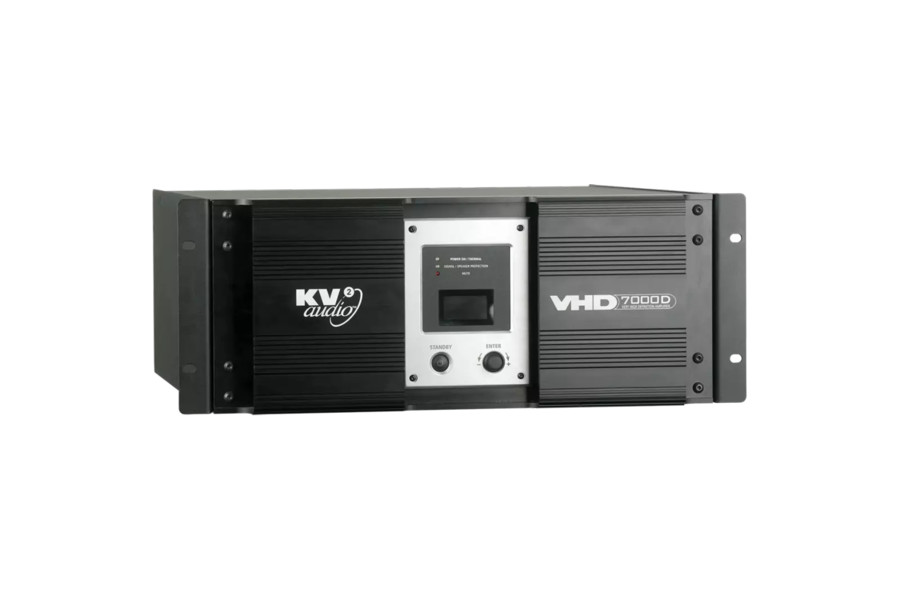

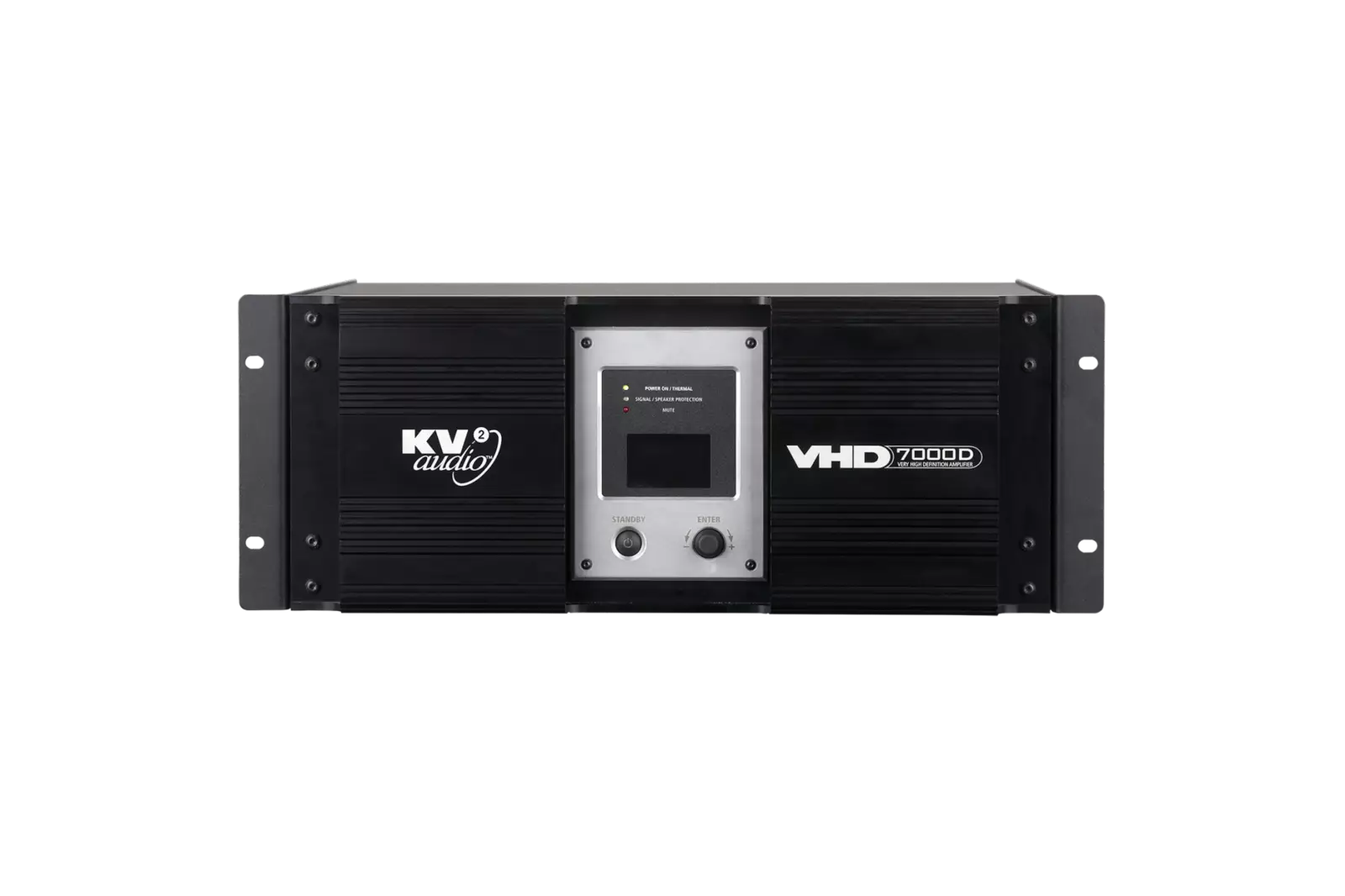

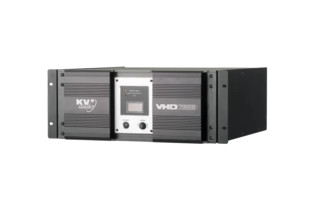

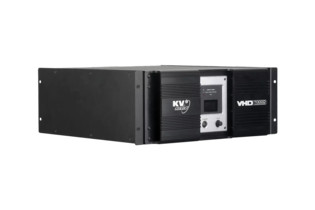

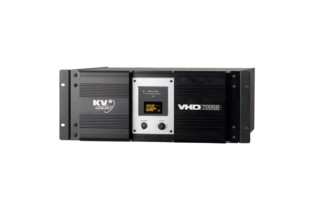

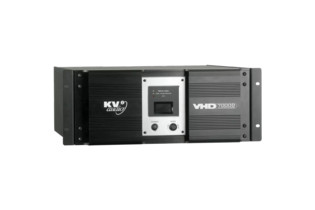

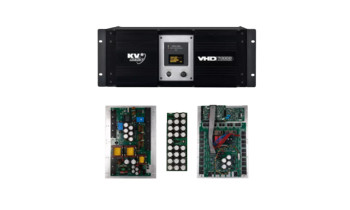

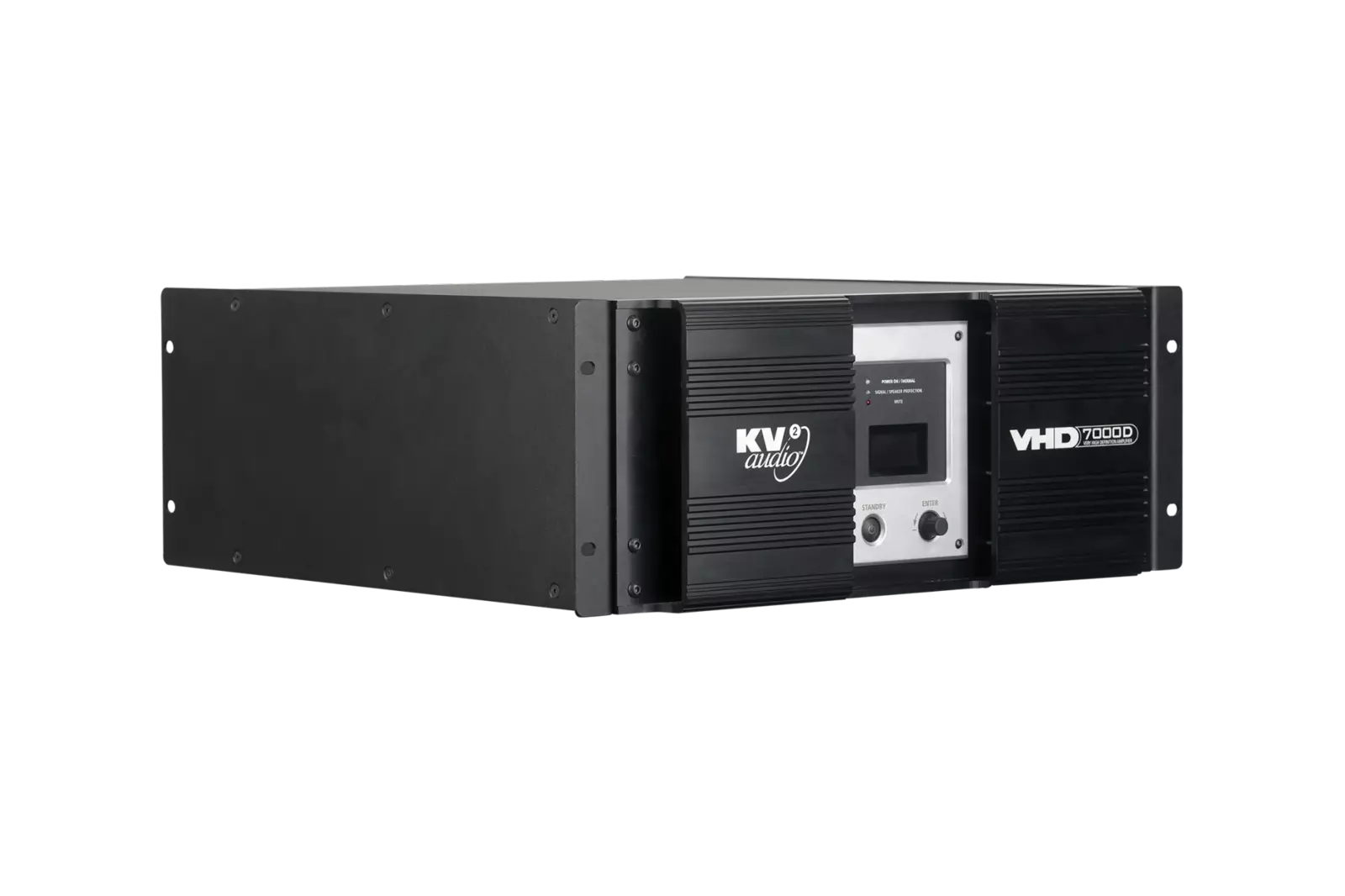

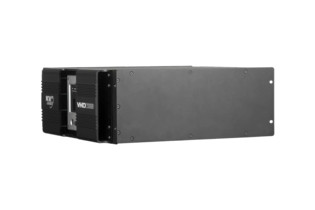

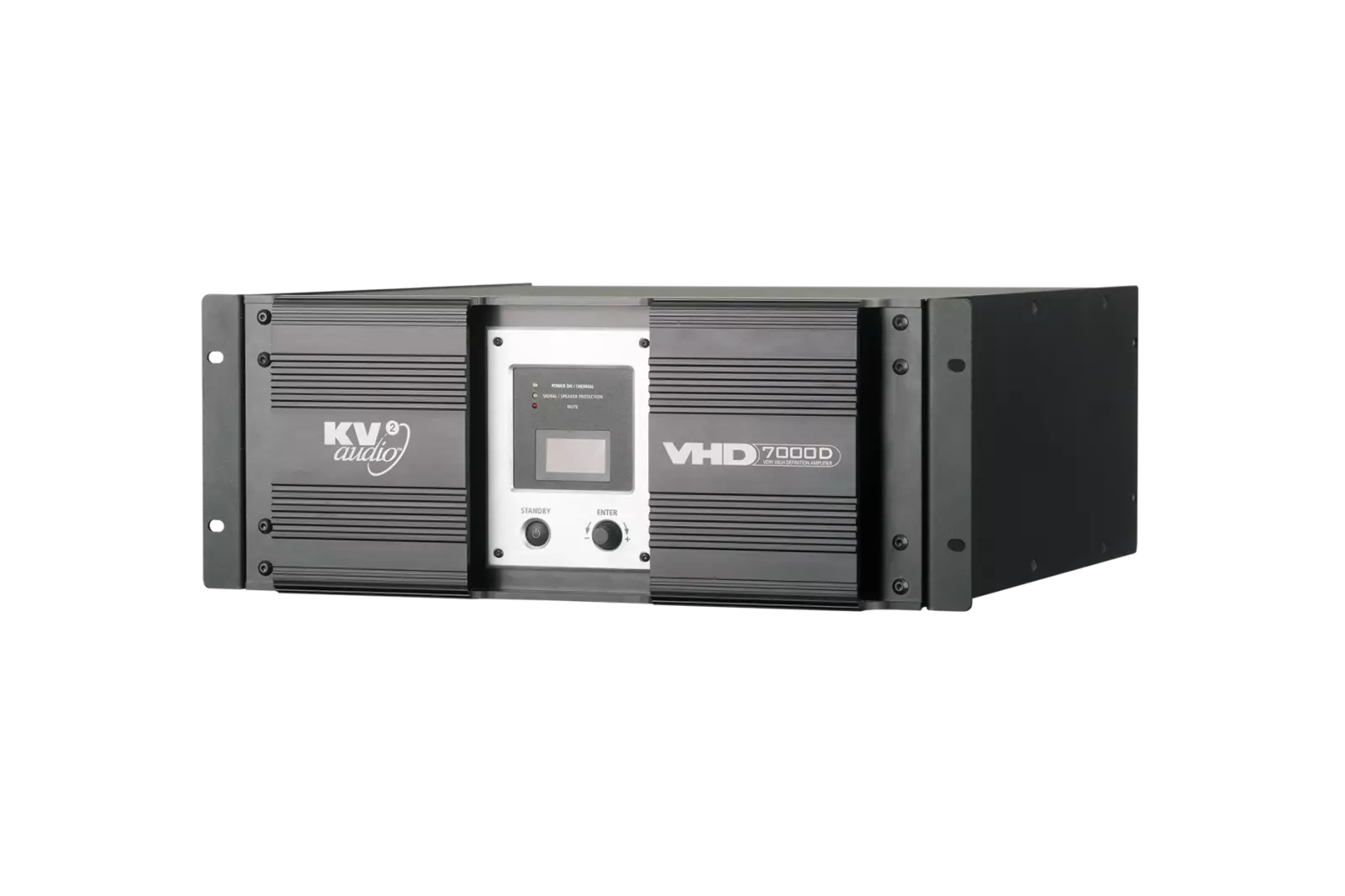

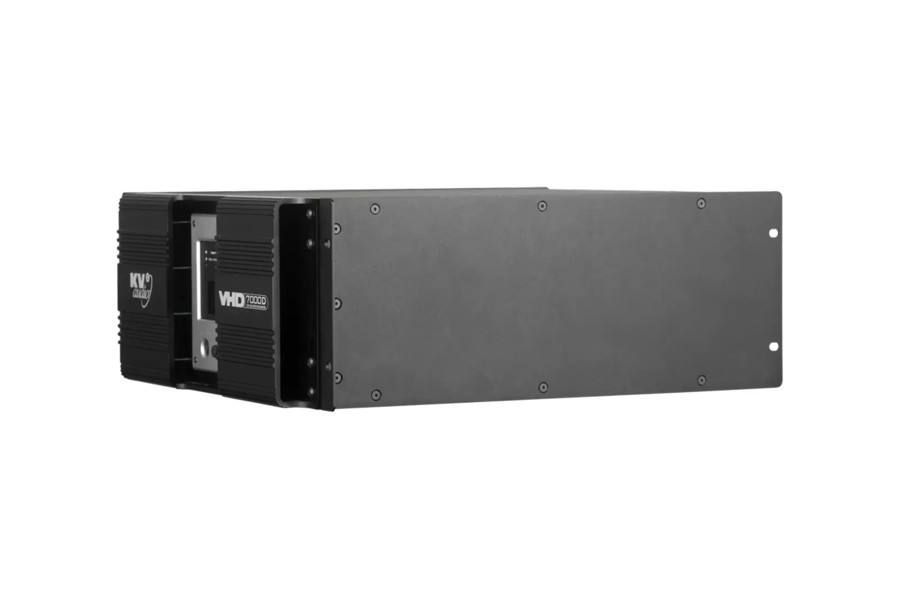

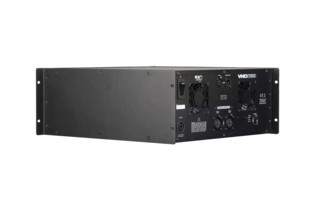

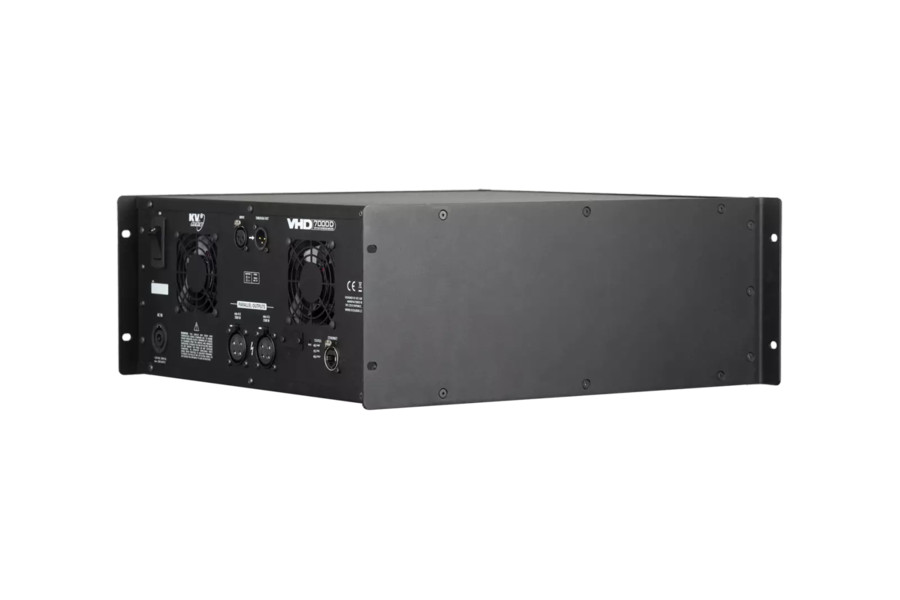

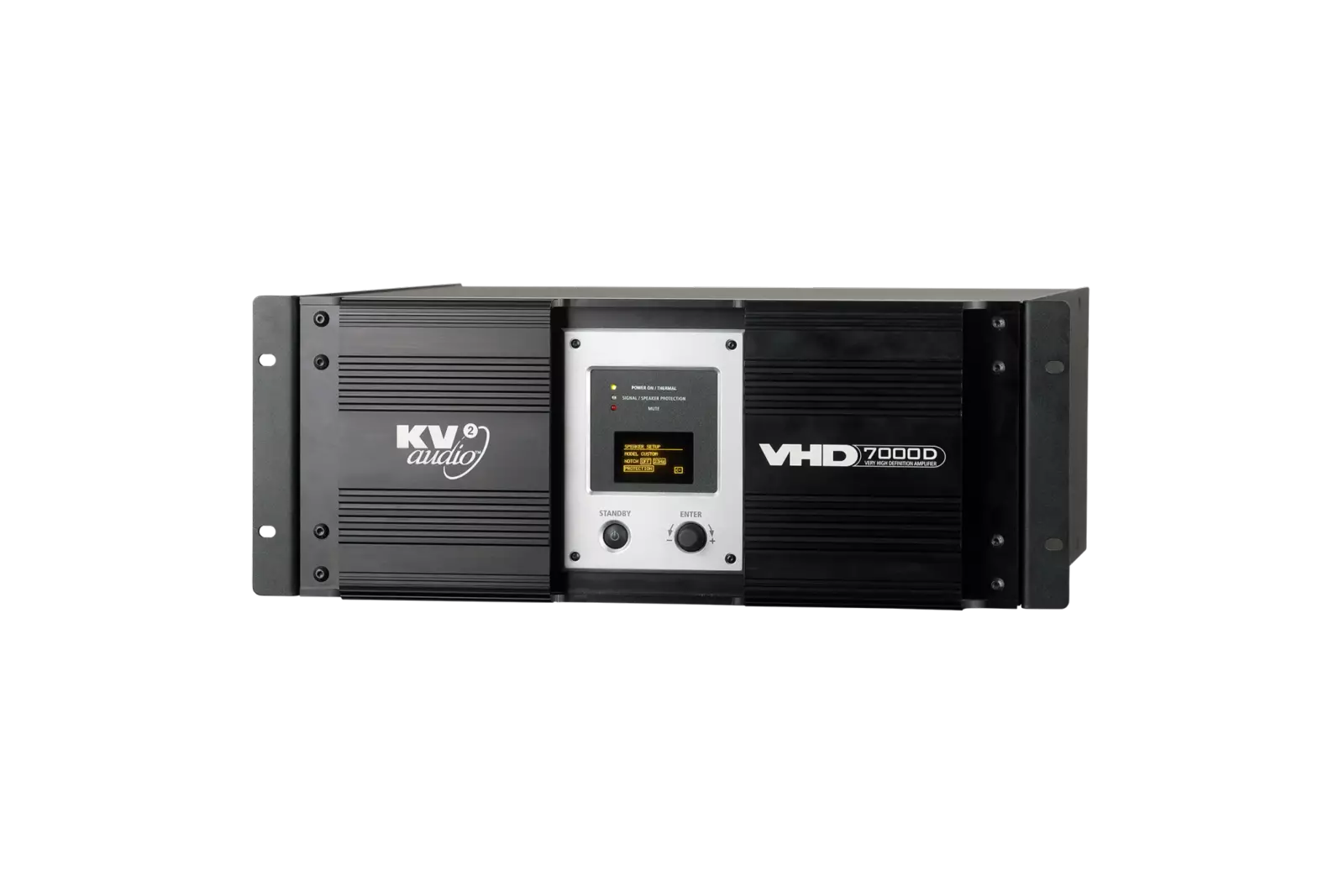

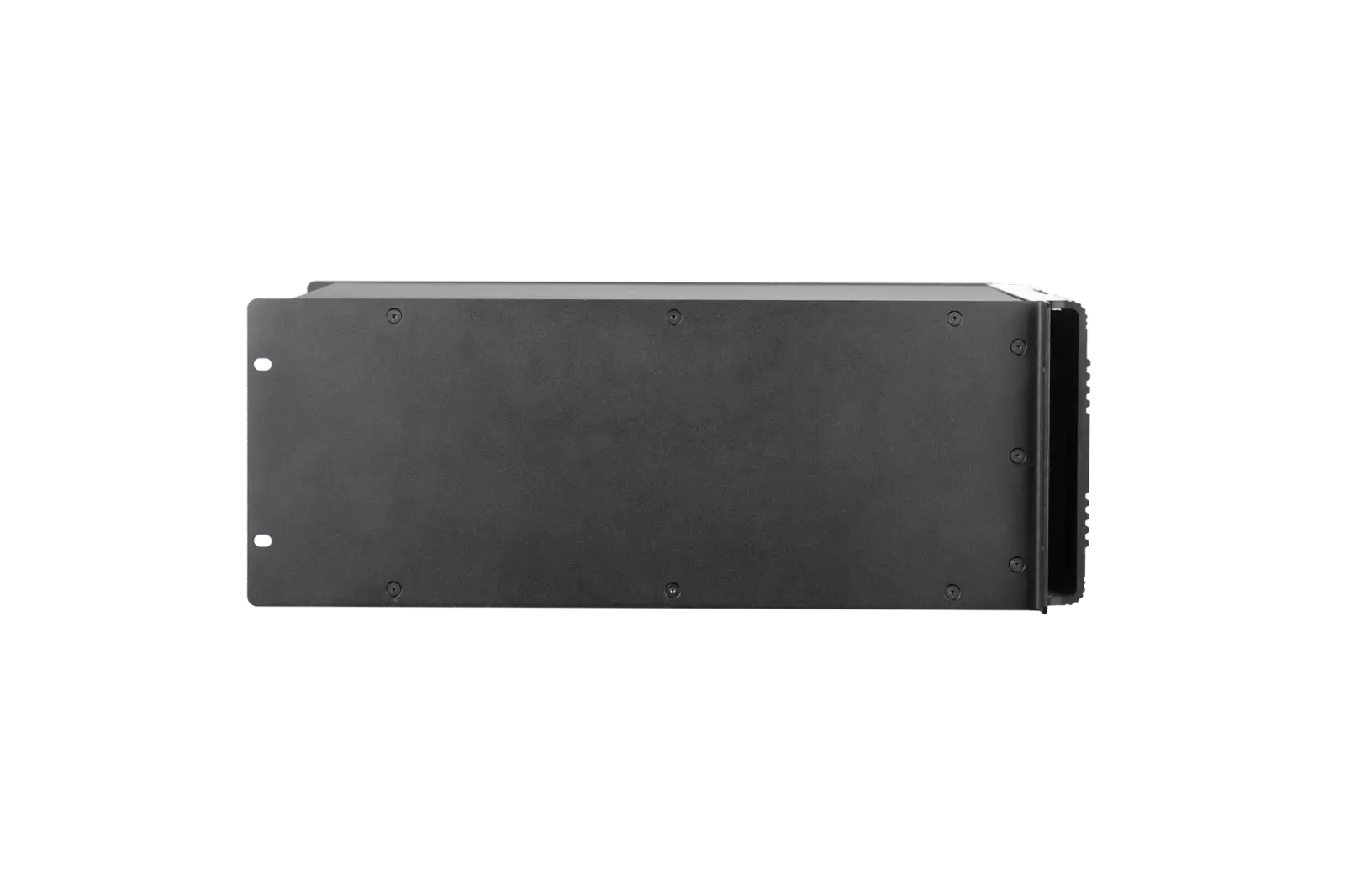

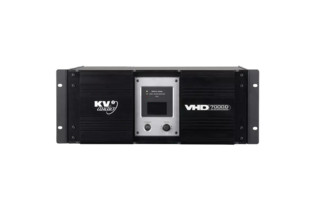

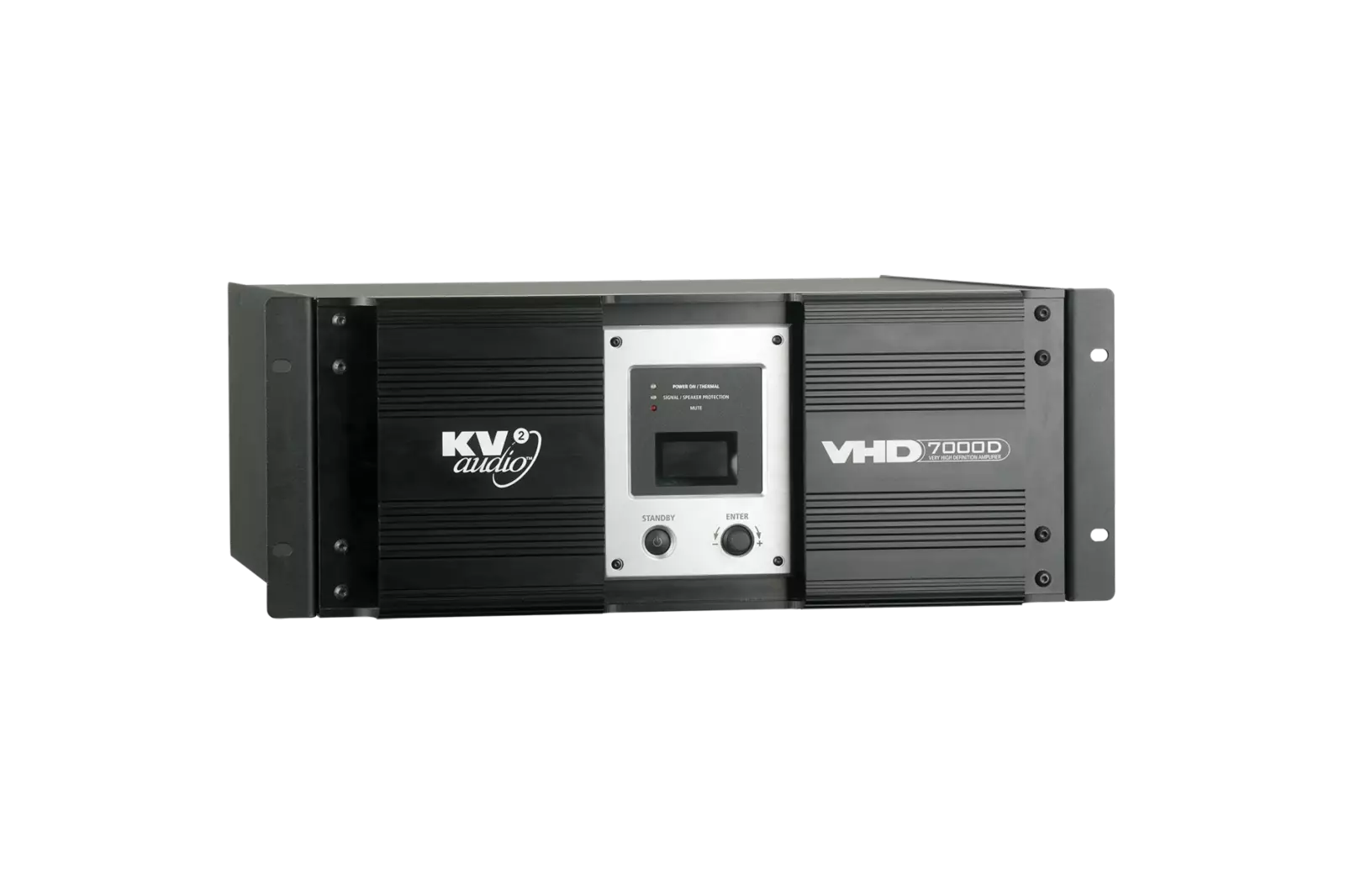

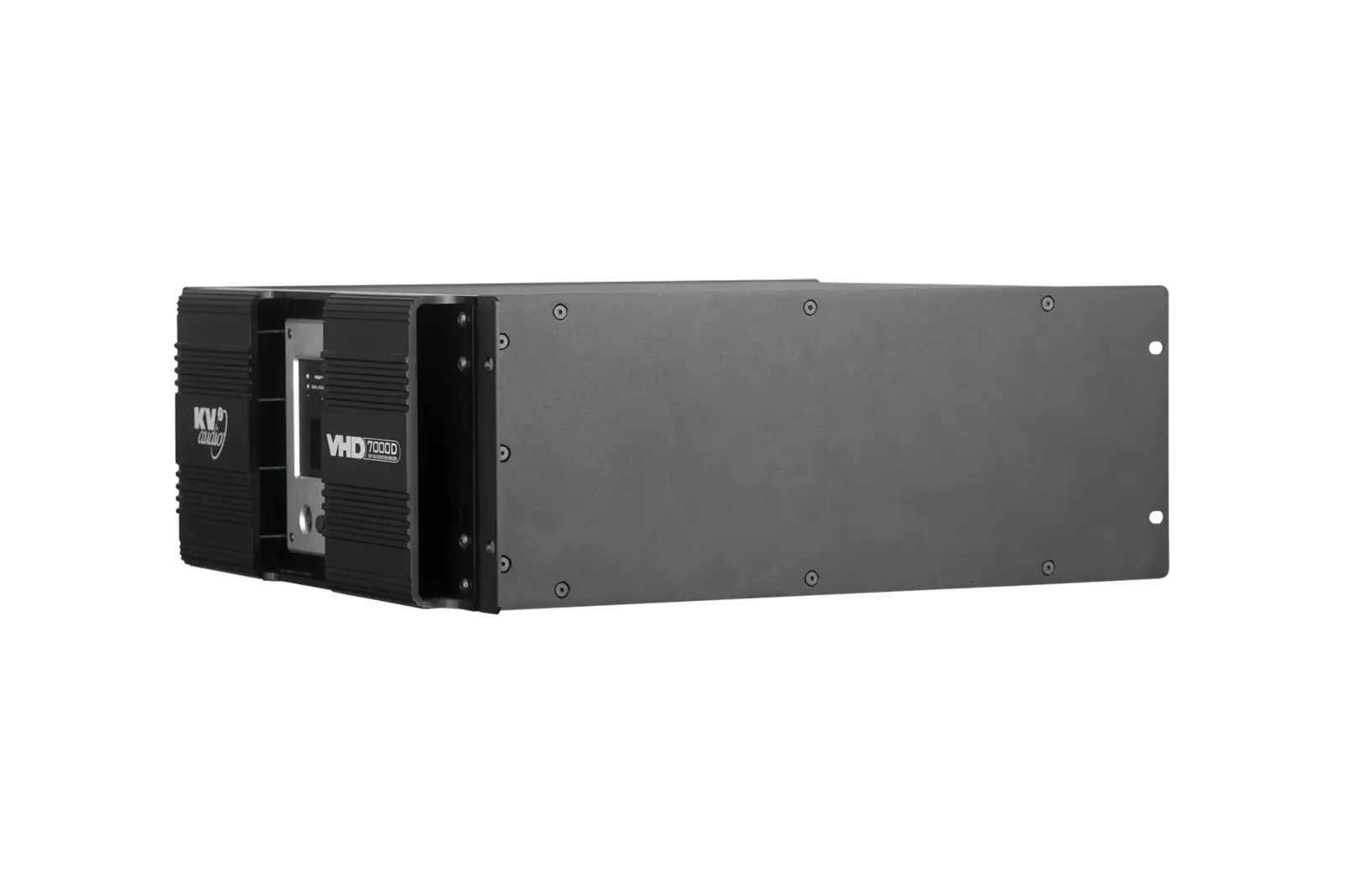

VHD7000D to wysokowydajny, jednokanałowy wzmacniacz subwooferowy do montażu w szafie rack. Urządzenie zawiera jeden wzmacniacz o mocy 3500 W RMS z zasilaczem impulsowym o wysokim natężeniu prądu, umieszczony w pojedynczej obudowie 4U do montażu w racku. Konstrukcja unikalnego i innowacyjnego systemu zarządzania energią pozwala wzmacniaczowi osiągać szczytową moc wyjściową 14 kW, przy umiarkowanym zużyciu energii wynoszącym 3,6 kW z obwodu 16 A.
Urządzenie działa jako samodzielna jednostka lub jako urządzenie podrzędne dla innych systemów audio KV2 i wzmacniaczy sterujących. VHD7000D zasila wybrane systemy subwooferów VHD i można go konfigurować za pomocą panelu przedniego, interfejsu internetowego lub narzędzia KV2 do sterowania i diagnostyki. VHD7000D jest wyposażony w regulowane wzmocnienie, filtr dolnoprzepustowy, wewnętrzną linię opóźniającą, filtr typu notch oraz regulowane ustawienia zabezpieczeń.
Cechy
- Jednokanałowy system sterowania i wzmacniania o mocy 3500 W, przeznaczony specjalnie do subwooferów serii VHD.
- Szczytowa moc wyjściowa 14 kW przy umiarkowanym stałym poborze mocy 3,6 kW z obwodu 16 A.
- Wysokowydajny wzmacniacz przełączający zwiększający prąd.
- Obwód zasilacza impulsowego o dużej mocy dla lepszego dostarczania energii.
- Wbudowana ochrona przed przeciążeniem wzmacniacza.
- Obwód łagodnego rozruchu prądu przemiennego z wyłącznikami ON/OFF zapewniającymi kompleksową ochronę zasilania.

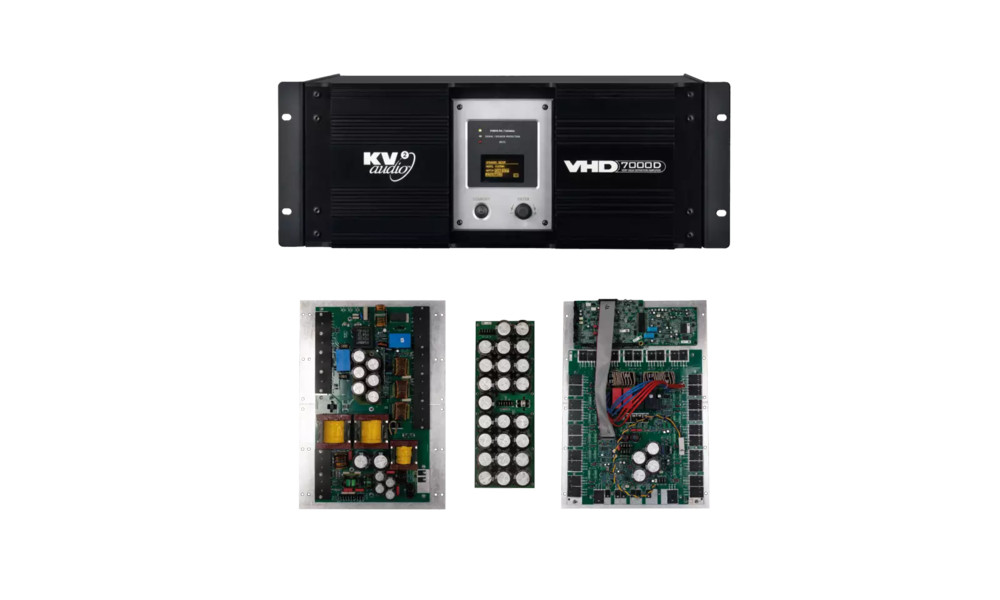

- Kompleksowy system chłodzenia od przodu do tyłu wyposażony w szczelne płytki drukowane w obudowie dla większej niezawodności.
- Możliwość zdalnej konfiguracji za pomocą narzędzia KV2 Control and Diagnostics Tool.
Zastosowania
Zaprojektowany specjalnie do sterowania wszystkimi elementami subwooferów VHD, ES i SL, z dużą mocą, wyjątkową kontrolą i zaawansowanymi opcjami konfiguracji przy użyciu narzędzia KV2 do sterowania i diagnostyki.
- Duże koncerty muzyczne i odtwarzanie muzyki na żywo.
- Kluby taneczne i nocne.
- Wynajem i produkcja.
- Duże sale koncertowe.
- Stała instalacja.
- Łatwa integracja z wieloma projektami systemowymi z wykorzystaniem VHD, SL, ES i ESR.
Parametry
| Liczba kanałów | 1 |
| Wzmocnienie napięciowe | 39dB |
| Maksymalne napięcie wyjściowe | 165V (peak) |
| Maksymalny prąd wyjściowy | 82A (peak) |
| Minimalna impedancja obciążenia na kanał | 2Ω |
| Moc wyjściowa 2Ω | 3600W long-term / 7000W peak |
| Moc wyjściowa 4Ω | 2700W long-term / 3600W peak |
| Typ | Wysokowydajny wzmacniacz z przełączaną szyną, zwiększający prąd |
| Moc ciągła | 3500W (RMS) |
| Moc krótkotrwała | 14000W |
| Zniekształcenia | <0.05% |
| Pasmo pracy | 10Hz to 500Hz |
| Czułość wejścia | 1.55V RMS |
| Impedancja wejściowa | 20kΩ (symetrycznie) |
| Wyjście wsygnału | Through OUT |
| Kontrola poziomu wejścia | -20 / +6dB |
| Zakres Delay | 0 to 109.2ms, step 0.05ms |
| Faza | 0° / 180° |
| Filtr Notch | 16 do 25Hz, krok 1Hz |
| Wzmocnienie basów Loudness | SUB EQ (+6dB @ 60Hz) |
| RMS Limiter | FAST / SLOW, 1000 do 3000W, 8 kroków |
| Low Pass Filtr | 70, 120, 150, 500Hz |
| Peak Limiter | 80V, 90V, OFF |
| Wymagane zasilanie | |

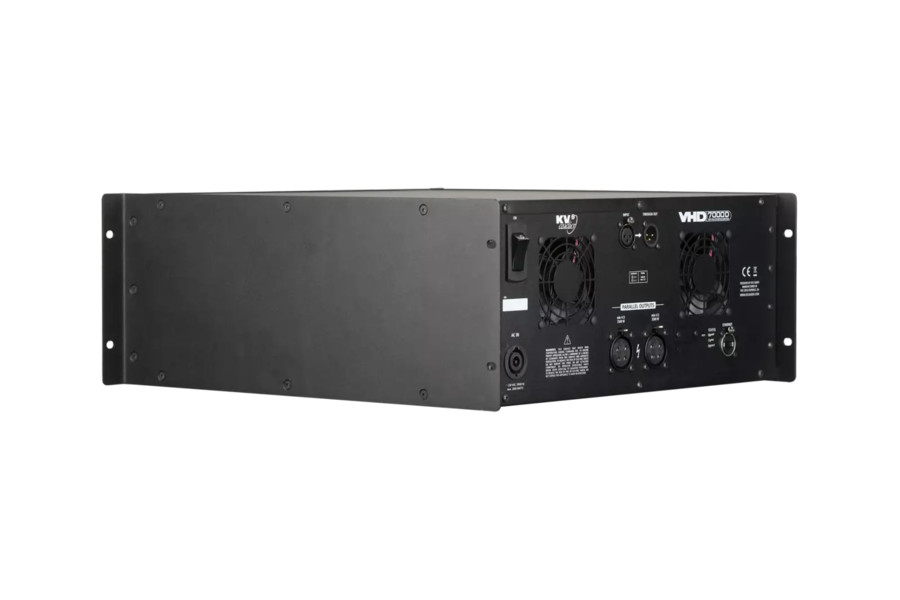

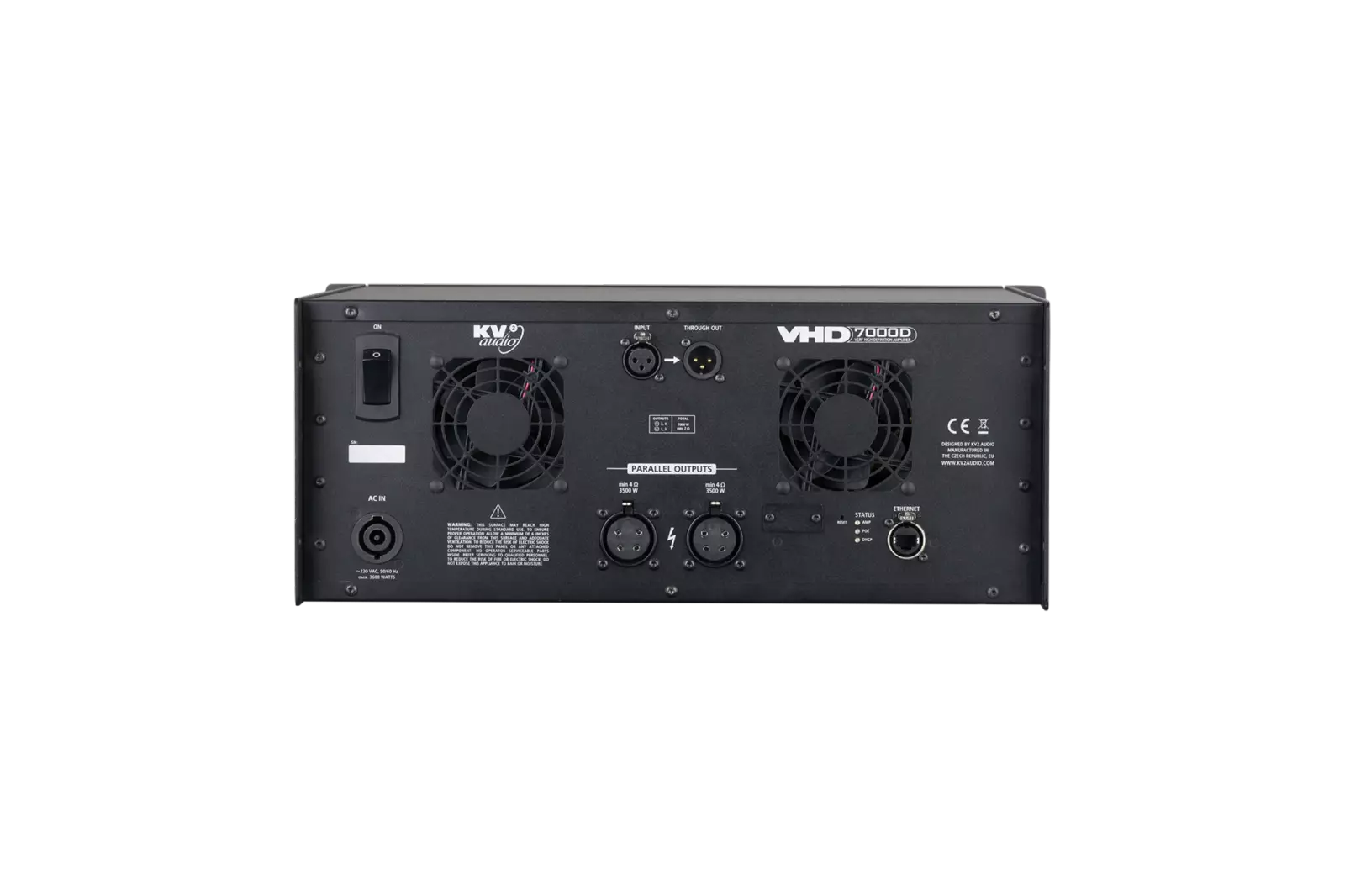

| Power Złącze | 1x Neutrik PowerCon® 32A |
| Operating Voltage | 230V |
| Operating Voltage Range | 200 to 250V@ 50Hz |60Hz |
| Recommended Amperage | 16A |
| Soft Start | YES |
| Zabezpieczenie | Termiczne breaker |

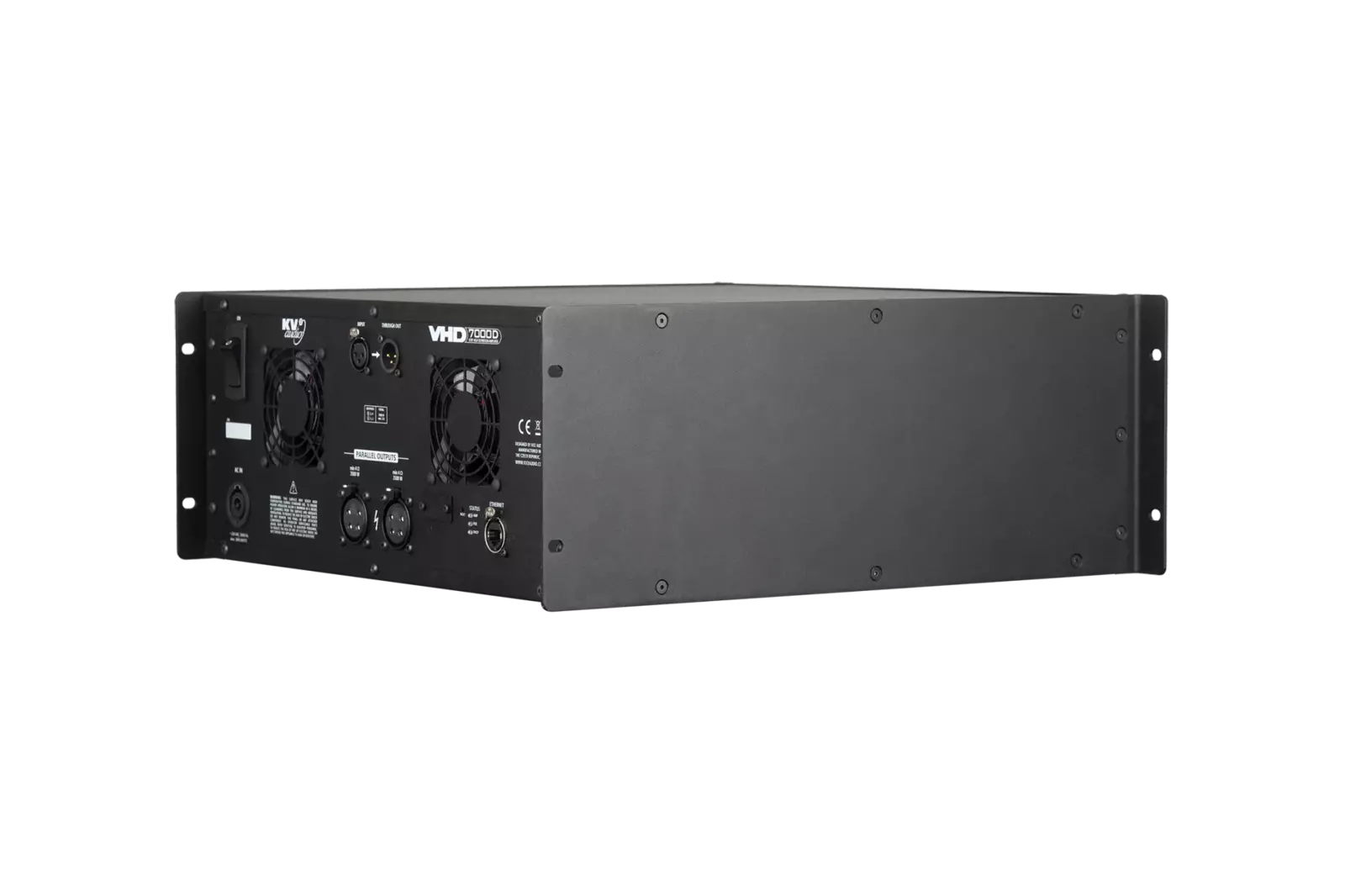

| Studzenie | 2x temperature controlled fans |
| Physical Wymiary | |

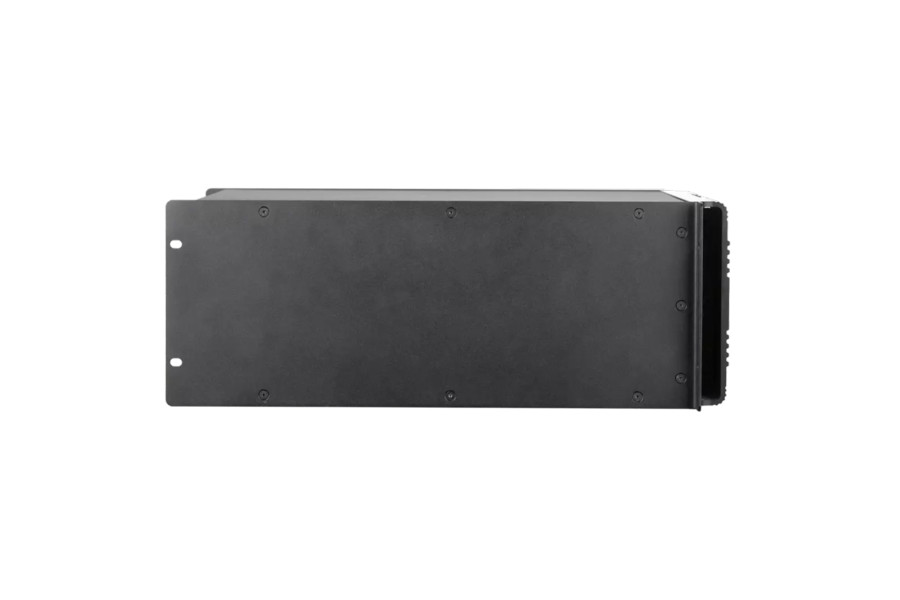

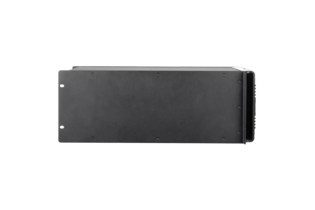

| Wysokość | 177.8 mm (7.0"), 4RU |
| Szerokość | 481.4 mm (18.95") |
| Głębokość | 455.3 mm (17.9") |
| Waga | 26 kg (57.32lbs) |
