Głośnik współosiowy (coaxial) 10", 1.75" 300W
Oznaczenie producenta: 11100068
Karta produktu: Arcade Audio

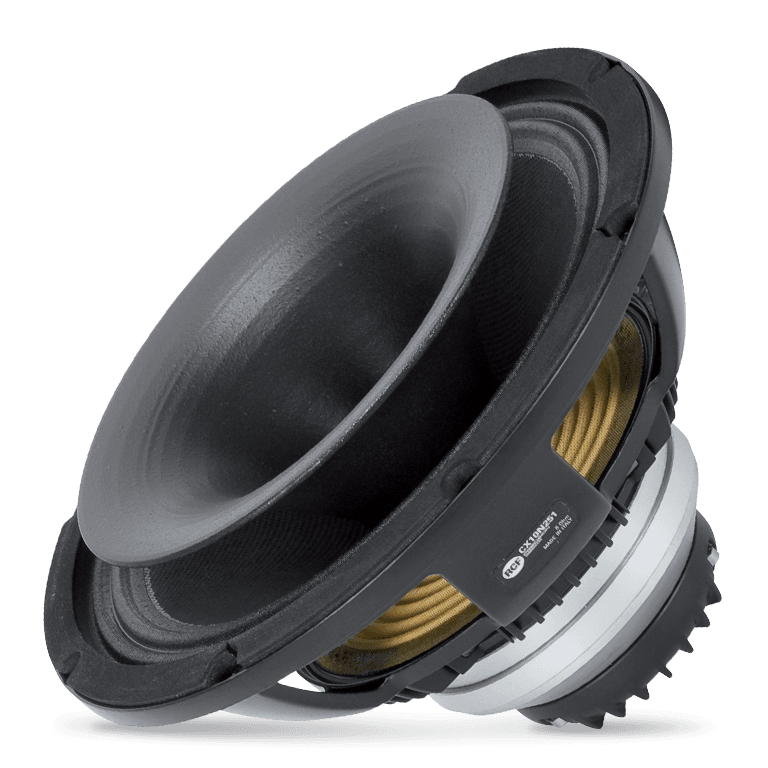

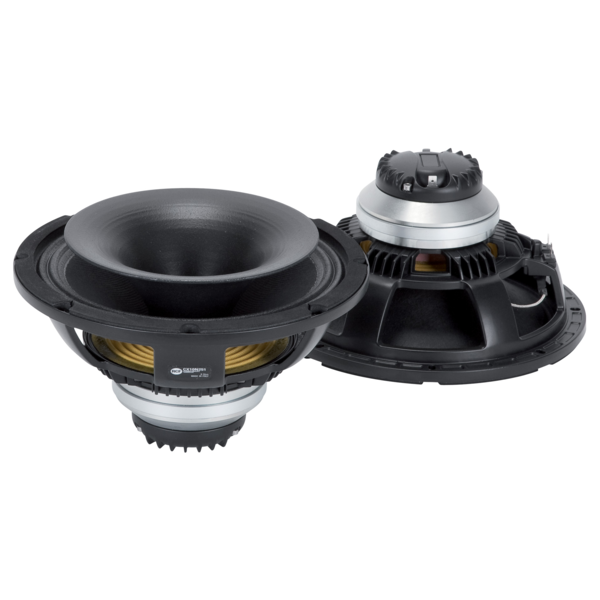

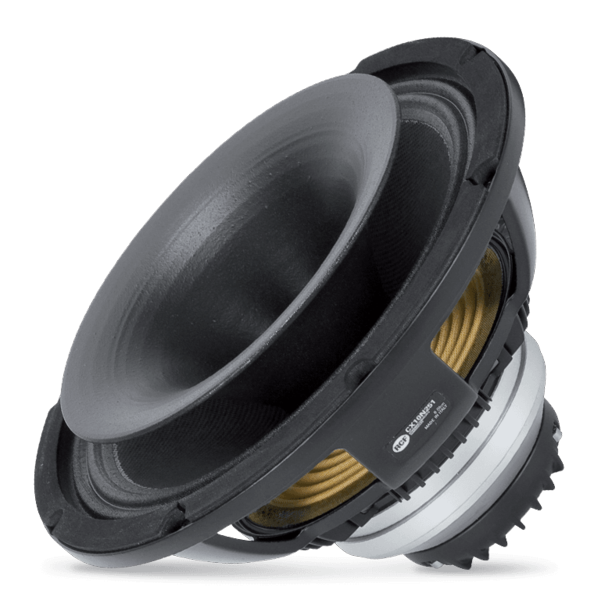

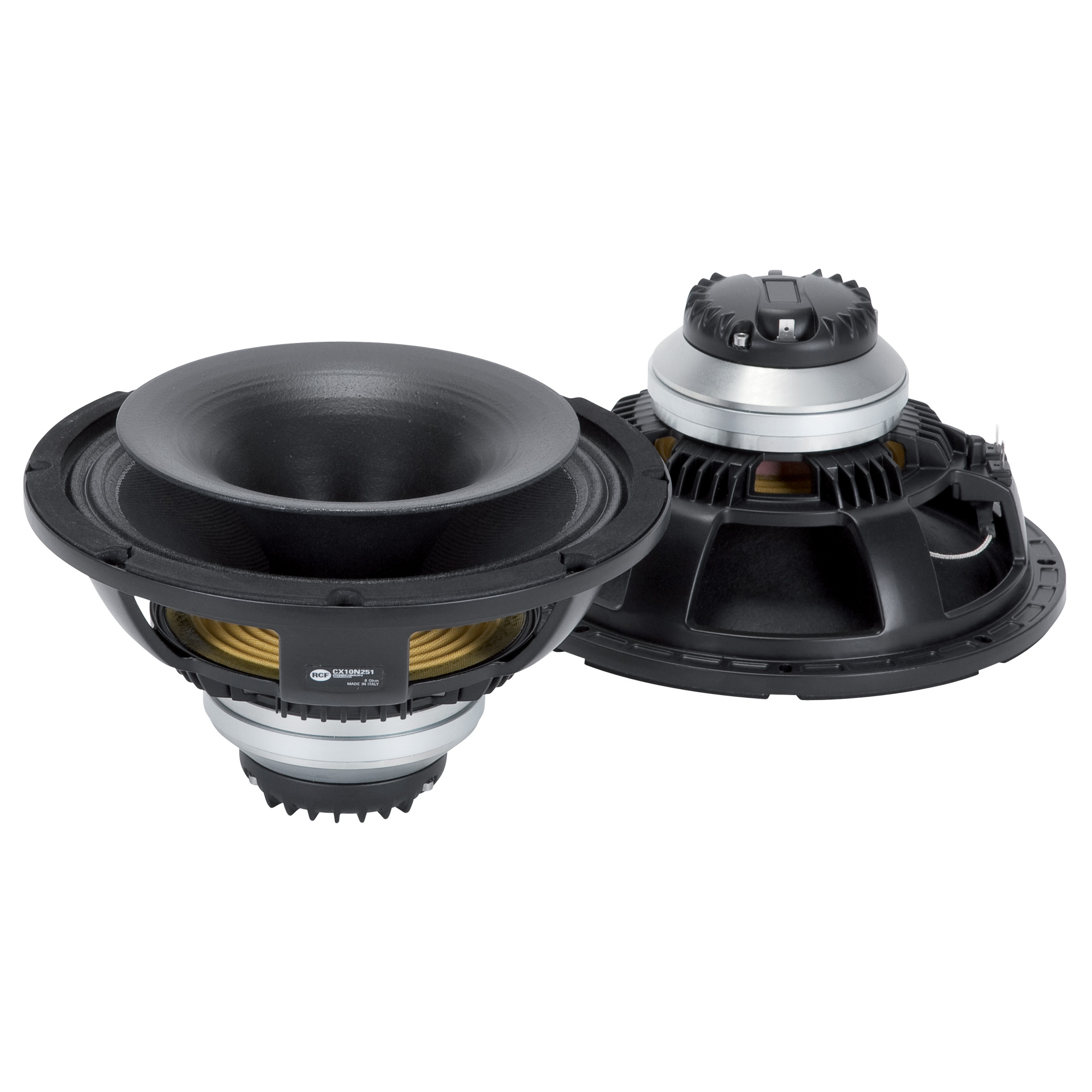

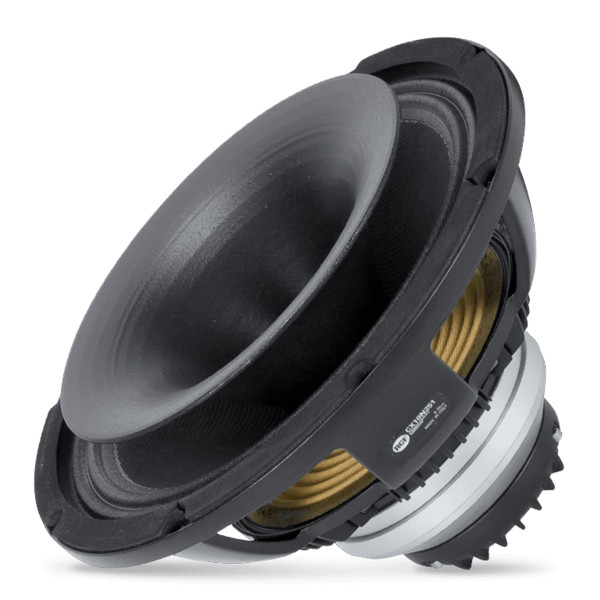

CX10N251 to lekki przetwornik współosiowy o doskonałej liniowości i wysokiej wydajności. Model CX10N251 promieniuje spójnym, pojedynczym kulistym frontem fali z doskonałą kontrolą dyspersji. Konstrukcja jest zasilana z dużego, pojedynczego neodymowego magnesu pierścieniowego, który zapewnia wyjątkowo wysoką gęstość strumienia i współczynnik BL. Nowy, hiper-wentylowany aluminiowy kosz i konstrukcja zespołu magnetycznego zapewniają doskonałe odprowadzanie ciepła i mniejszą stratę mocy. 2,5-calowa cewka drgająca połączona z wytrzymałym karkasemz włókna szklanego i drutem aluminiowym napędza stożek średnio-niskotonowy o wysokiej sprawności i dobrym rozszerzeniu. Kopułkowy przetwornik ciśnieniowy 1,7", połączony z falowodem stożkowym o kącie 60°, zapewnia wyraźny dźwięk wokalu i doskonałe rozszerzenie wysokich częstotliwości.
Cechy
- 600W ciągłej mocy programowej dla basu
- 2.5" aluminiowa cewka na karkasie z włókna szklanego
- 99 dB skuteczności
- Pasmo przenoszenia woofera 65Hz - 3.5kHz
- Podwójny system wymuszonej hiper wentylacji dla minimalizacji strat mocy
- Górne zawieszenie M-roll i wykładnicza geometria stożka
- Pierścień demodulacyjny
- 1.75 calowa membrana, 1.0" wyjście drivera
- 100W ciągłej mocy programowej dla wysokich częstotliwości
- Pasmo przenoszenia drivera 1200Hz - 20kHz
Parametry
| Średnica znamionowa | 10" |
| Impedancja znamionowa | 8Ω |
| Moc programowa | 600 W |
| Moc znamionowa | 300 W |
| Skuteczność | 99.0 dB |
| Pasmo przenoszenia | 65 - 3500 Hz |
| Efektywna średnica tłoczenia | 210 mm |
| Maksymalne wychylenie przed uszkodzeniem | 30 mm |
| Minimalna impedancja | 6.4Ω |
| Średnica cewki | 2.5" |
| Materiał cewki | Aluminium |
| Długość Cewki | 14 mm |
| Liczba warstw | 1 |
| Rodzaj warstw | outside |
| Grubość górnej płyty | 8 mm |
| Konstrukcja stożka | Zakrzywiona |
| Materiał zawieszenia | Polycotton |
| Konstrukcja zawieszenia | tripple roll |
| Magnes | Neodymowy |
| System wentylacji | podwójna Hiperwentylowana struktura magnesu |
| Dolne zawieszenie | Pojedyncze |
| Materiał pierścienia demodulacyjnego | aluminium |
Parametry Thiele - small | |
| Częstotliwość rezonansowa(Fs) | 72 Hz |
| Rezystancja DC(Re) | 5.20Ω |
| Współczynnik mechaniczny (Qms) | 4.50 Qms |
| Współczynnik Elektryczny (Qes) | 0.25 Qes |
| Współczynnik całkowyty (Qts) | 0.23 Qts |
| Współczynnik BL (BL) | 17.50 T x m |
| Efektywna masa ruchoma (Mms) | 28.0 g |
| Objętość ekwiwalentna(Vas) | 25.0l |
| Efektywna powierzchnia membrany (Sd) | 0.040 m2 |
| Maksymalne liniowe wychylenie(Xmax) | 5.0 mm |
| Induktancja @ 1kHz (Le1k) | 1.20 mH |
| Efektywność w półprzestrzeni (Eff) | 4.70% |
Ogólna specyfikacja drivera | |
| Materiał membrany | Poliamid |
| Średnica wyjścia | 1.0" |
| Gęstość strumienia | 1.9T |
| Pasmo przenoszenia | 1200-20000Hz |
| Rodzaj warstw | outside |
| Magnes | neodymowy |
| Minimalna impedancja | 6.50Ω |
| liczba warstw | 1 |
| Konstrukcja korektora fazy | 2 sloty |
| Materiał korektora fazy | Aluminium |
| Moc znamionowa | 50W |
| Moc Prograowa | 100W |
| Impedancja znamionowa | 8Ω |
| Skuteczność | 109dB |
| Konstrukcja zawieszenia | płaska |
| Materiał zawieszenia | poliamid |
| Średnica cewki | 1,75" / 44mm |
| Materiał cewki | Aluminium |
Ogólna specyfikacja tuby | |
| Średnica wylotu | 25mm /1.0" |
| Kąt pokrycia | 60°x60° |
| Częstotliwość odcięcia | 1800Hz |
| Materiał | Poliuretan strukturalny |
Specyfikacja montażowa | |
| Średnica całkowita | 260 mm |
| Średnica umiejscowienia otworów montażowych | 241-246 mm |
| Średnica otworów montażowych | 6 mm |
| Wycięcie przegrody do montażu czołowego | 234mm |
| Wycięcie przegrody do montażu tylnego | 234mm |
| Pojemność zajmowana przez przetwornik | 2.1l |
| Waga | 3.29kg |
| Wymiary | ⌀260x136mm |
| Wymiary opakowania | 199x294x279mm |
| Waga z opakowaniem | 4.07 kg |
