Skrzynka dystrybucji sygnału
Oznaczenie producenta: 17100019
EAN: 8024530021016
Strona producenta: TT+ Audio SD 6/4
TT+ Audio SD 6/4
Skrzynka dystrybucji sygnału
Oznaczenie producenta: 17100019, EAN: 8024530021016
Karta produktu: Arcade Audio, TT+ Audio
Skrzynka dystrybucji sygnału
Oznaczenie producenta: 17100019, EAN: 8024530021016
Karta produktu: Arcade Audio, TT+ Audio

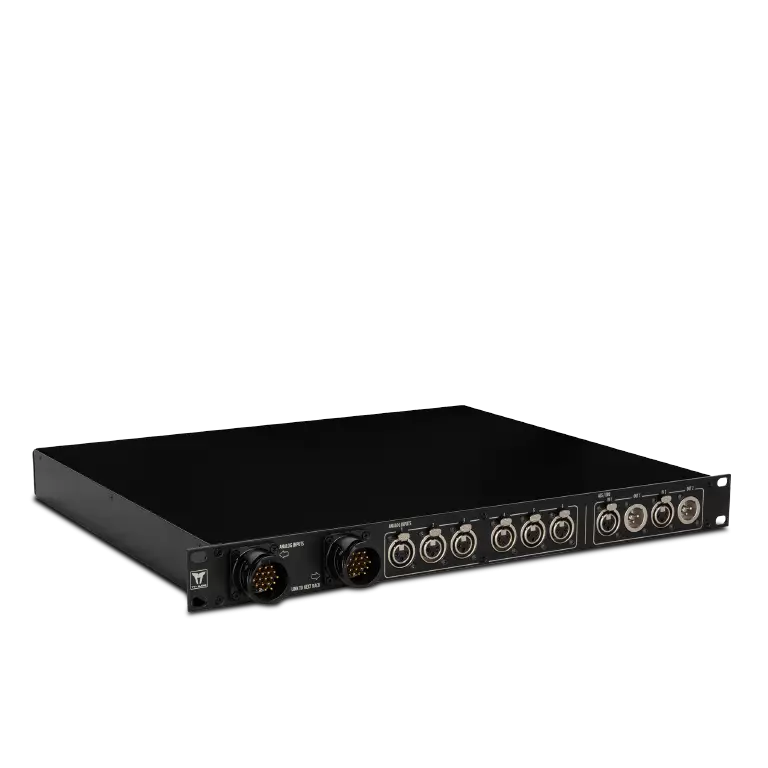

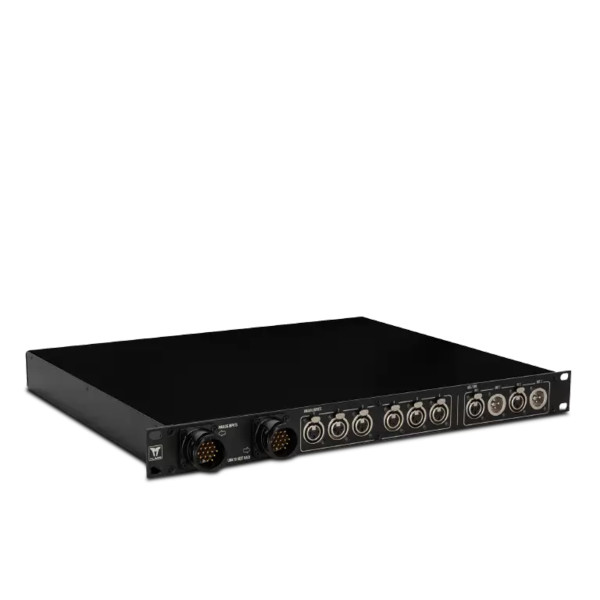

SD 6/4 to skrzynka sygnału wejściowego, która dystrybuuje sygnały ze złącza S-COM 19 lub sześciu żeńskich złączy XLR na panelu przednim do dziesięciu męskich złączy XLR na panelu tylnym. Wejścia 1 i 2 są odpowiednio połączone równolegle z trzema złączami XLR na panelu tylnym. Cztery złącza AES/EBU IN/OUT są połączone z panelem tylnym.
Cechy
- 6-kanałowy dystrybutor sygnału
- Wejście / link S-COM 19
- 6 żeńskich wejść XLR na panelu przednim
- 10 męskich wyjść XLR na panelu tylnym
- Wejścia 1 i 2 połączone równolegle z trzema złączami XLR na panelu tylnym
- Cztery złącza AES/EBU IN/OUT połączone z panelem tylnym
- Obudowa do montażu w szafie rack 1RU
Parametry
| Złącza przedniego panelu | 1x 6 kanałowe wejście analogowe (S-COM 19 pin) 1x 6 kanałowe analogowe załącze link (S-COM 19 pin) 6x Analogowe złącze wejściowe XLR (female XLR 3 pin) 2x Wejście AES (female XLR 3 pin) 2x Wyjście AES (male XLR 3 pin) |
| Złącze tylnego panelu | 3x Wyjście analogowe (male XLR 3 pin) 3x wyjście analogowe (male XLR 3 pin) 4x wyjście analogowe (male XLR 3 pin) 2x Wyjście AES (male XLR 3 pin) - LINK 2x Wejście AES (female XLR 3 pin) - Link |
| Zgodność z CE | Tak |
| Materiał Korpusu/Obudowy | Stal |
| Kolor | Czarny |
| Montaż w rack | 19", 1U |
| Wysokość | 44 mm / 1.73″ |
| Szerokość | 480 mm / 18.9″ |
| Głębokość | 370 mm / 14.57″ |
| Waga | 3.5 kg / 7.72 lbs |
| Wysokość opakowania | 100 mm / 3.94″ |
| Szerokość opakowania | 530 mm / 20.87″ |
| Głębokość opakowania | 350 mm / 13.78″ |
| Waga z opakowaniem | 4.5 kg / 9.92 lbs |
