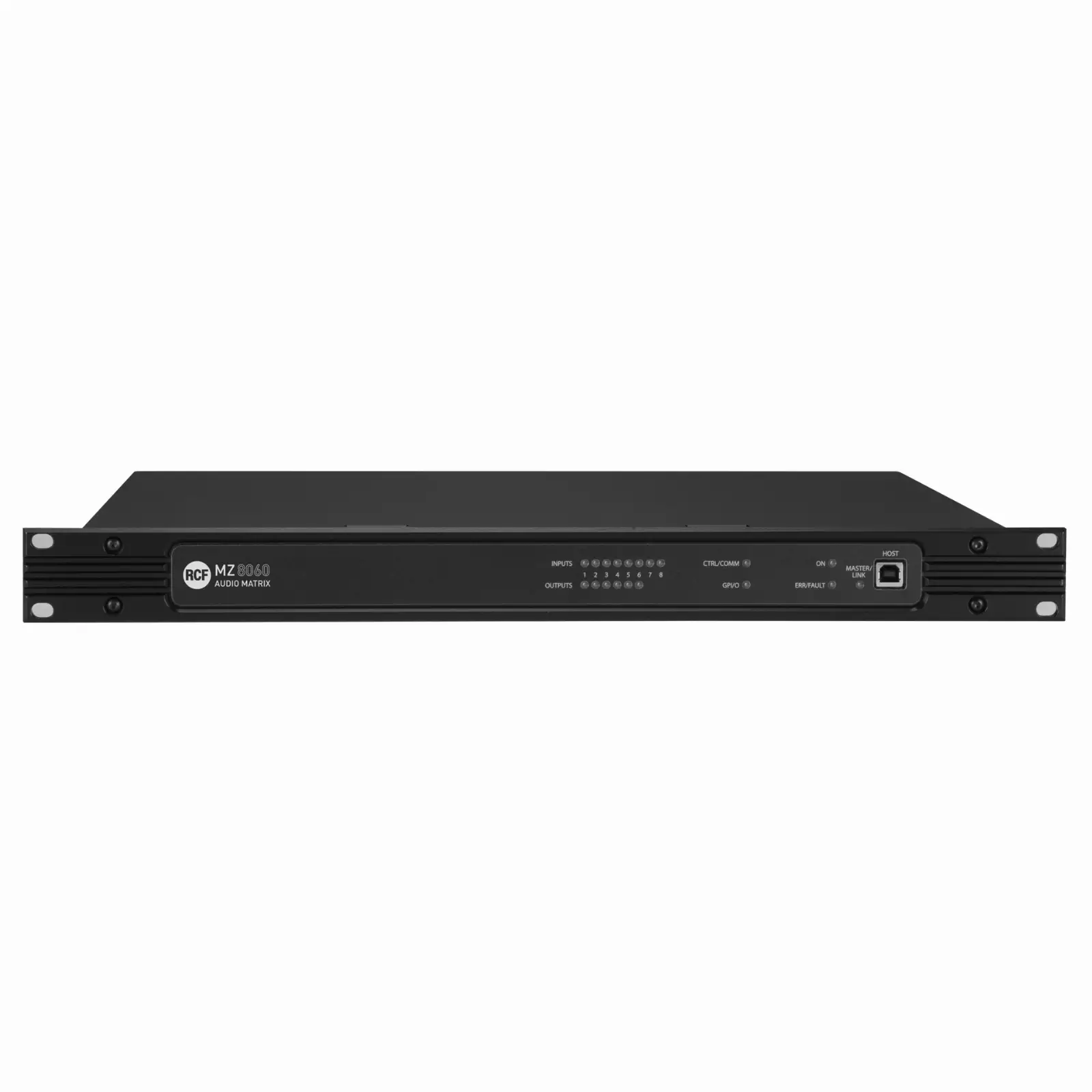

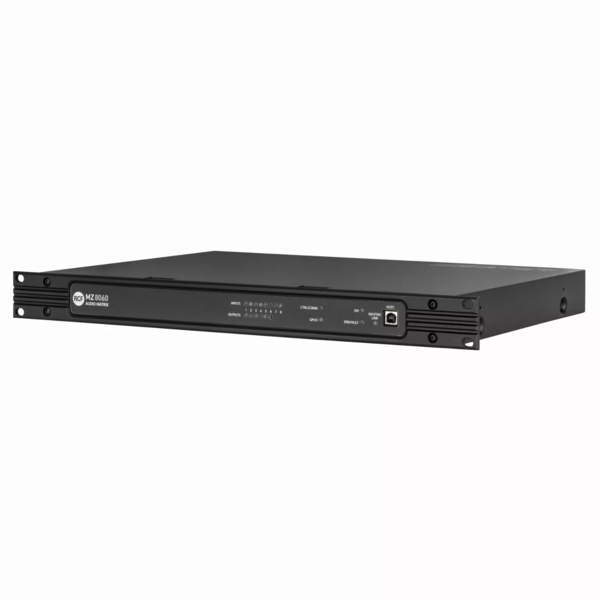

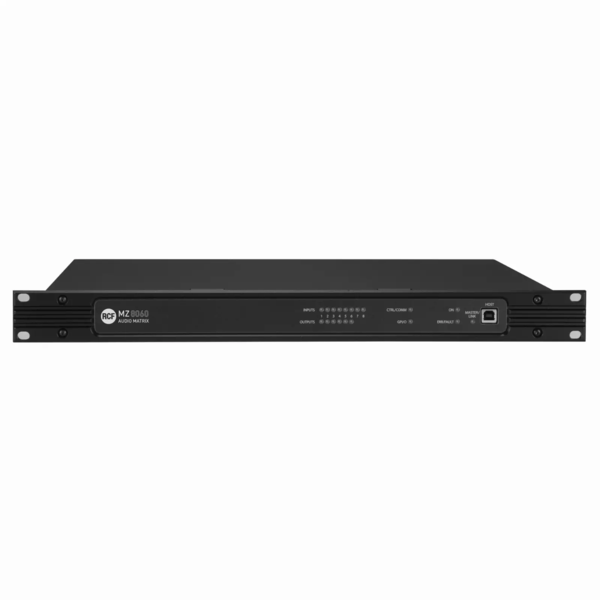

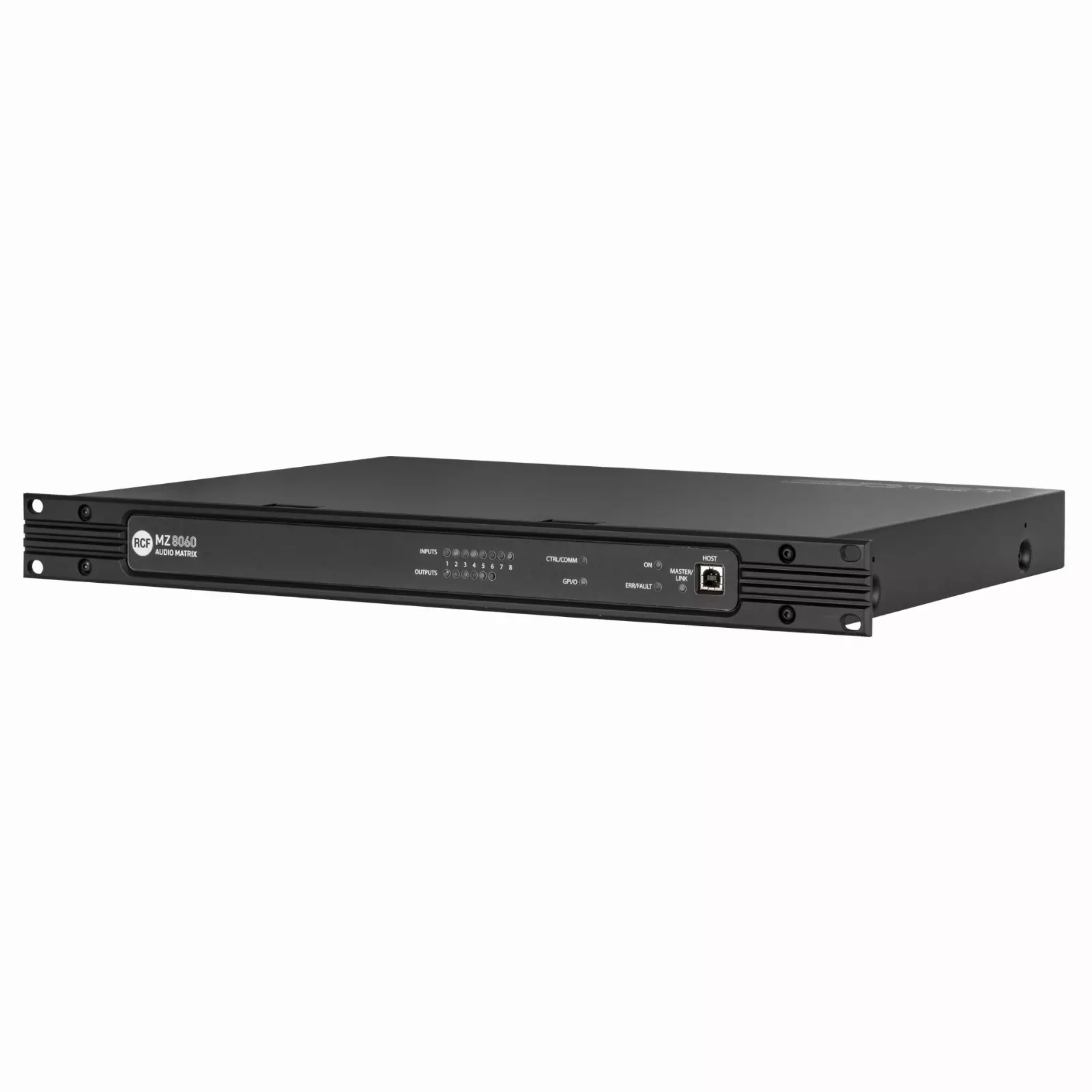

RCF MZ 8060

Matryca DSP 8 wejść 6 wyjść

Oznaczenie producenta: 17100004
Strona producenta: RCF MZ 8060

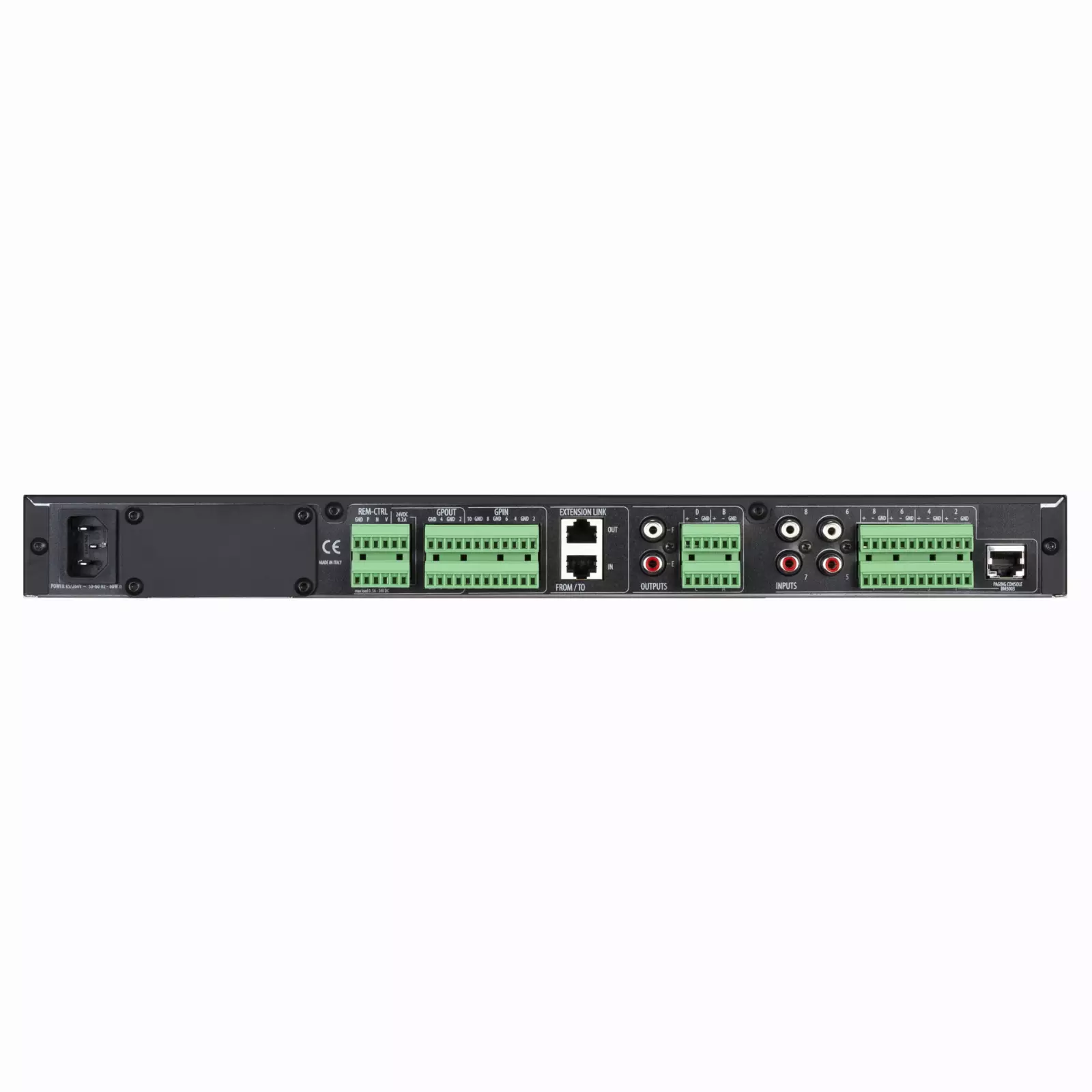

MZ 8060 to wysoce wszechstronna cyfrowa matryca audio zaprojektowana na potężnej platformie DSP, oparta na zaawansowanej elektronice. Posiada matrycę 8x6, gdzie 8 uniwersalnych wejść MIC-LINE i 6 wyjść może być przetwarzanych przez dużą liczbę parametrów audio, takich jak korektory parametryczne, kompresory, bramki, limitery, opóźnienia, duckery, priorytety, auto-mixer. Dostępna jest również funkcja automatycznej kontroli poziomu, na wejściu 8 można podłączyć sondę, aby automatycznie dostosować poziom głośności do zmierzonego hałasu otoczenia. MZ 8060 jest w stanie odebrać 10 wejść logicznych (GPI) i wysłać 6 wyjść logicznych (GPO), z możliwością ich przypisania. 2 z tych wyjść są obsługiwane przez przekaźnik. Port szeregowy może być ustawiony w celu sterowania urządzeniem z systemów innych firm (np. Crestron i AMX). Ponadto, możliwe jest połączenie dwóch MZ 8060 (w konfiguracji master-slave) w celu stworzenia matrycy 16-wejściowej 12-wyjściowej. Gniazdo na tylnym panelu pozwala na integrację opcjonalnego modułu RCF RDNet, aby uzyskać dostęp do MZ 8060 poprzez sieć sterowania RDNet. Do dedykowanego wejścia RJ 45, alternatywnie do wejścia 1 może być podłączonych łańcuchowo do 12 konsolet przywoławczych BM 3003. Panel przedni zawiera kilka wskaźników LED, które umożliwiają nadzór nad aktywnością wejść i wyjść audio. Do konfiguracji i sterowania urządzeniem dostępne jest dedykowane oprogramowanie sterujące PC, osadzone w środowisku RDNet: jeśli opcjonalny moduł RDNet nie jest zainstalowany, na panelu przednim znajduje się standardowe złącze USB. Urządzenie jest przystosowane do montażu w szafie 19'' (1U). MZ 8060 wykorzystuje zasilacz o mocy 50W, 100-240VAC, 50/60Hz.

Cechy

  • 40-bitowe przetwarzanie zmiennoprzecinkowe DSP i 48 kHz 24-bitowa konwersja analogowo-cyfrowa HI-Q, zakres dynamiki > 112 dB.
  • 8 wejść uniwersalnych (48V), 6 wyjść - 4 Euroblocki bal., 2 wtyki RCA
  • 10 programowalnych wejść logicznych (GPI), 6 programowalnych wyjść logicznych (GPO), z czego 2 obsługiwane przez przekaźnik.
  • Konfigurowalne parametryczne korektory, bramki, kompresory, limitery, opóźnienia, poziomy priorytetów, automatyczna kontrola wzmocnienia, poziomy, wzmocnienia na punktach in-out i cross, obsługa auto-mixera, filtry
  • Każde urządzenie może pracować jako sumator dwupokojowy z niezależnym automatycznym mikserem dla każdego pomieszczenia
  • Konfigurowalna funkcja ALC (Automatic Level Control) przy użyciu wejścia 8 do podłączenia mikrofonu wykrywającego szumy. Kontrola może być przypisana do dowolnego wyjścia lub grupy wyjść
  • Złącze USB do konfiguracji urządzenia
  • Sterowanie sieciowe RDNet

Parametry

Zniekształcenia (THD+N) @ 1 kHz :<0.01 %
Zakres dynamiki:>114 dB
Pasmo przenoszenia (-3dB):20 Hz ÷ 20 kHz
Konwertery A/D - D/A (bit):24bit
Częsttliwość próbkowania (kHz):48
Całkowita ilość wejść:9
Wyjśćia Ogólnego Przeznaczenia(GPO):10
Konfiguracja:Oprogramowanie PC
Studzenie,:Konwekcyjne
Napięcie pracy:90-240 V~ 50/60HzV ~ Hz
Pobór mocy (W):60 W
Oznaczenie CE:Tak
Materiał Korpusu/Obudowy:Metal
Montaż rack:19", 1U
Głębokość:320 mm / 12.6″
Wysokość:44 mm / 1.73″
Waga:4.5 kg / 9.92 lbs
Szerokość:482 mm / 18.98″
Głębokość opakowania:480 mm / 18.9″
Wysokość opakowania:170 mm / 6.69″
Waga z opakowaniem:5 kg / 11.02 lbs
Szerokość opakowania:575 mm / 22.64″
