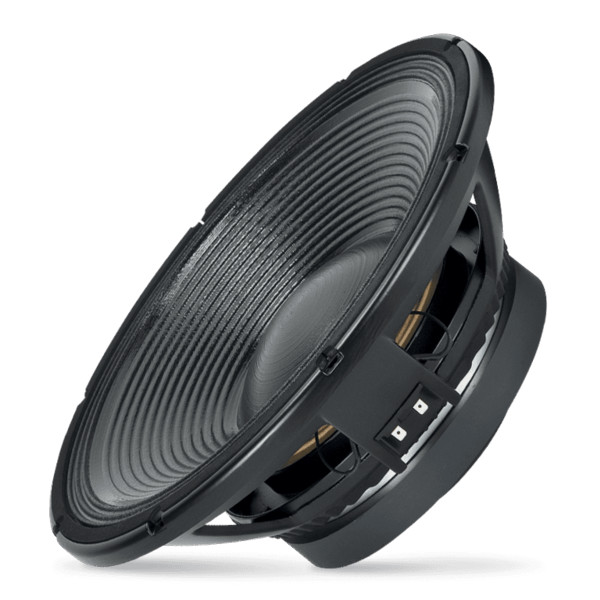

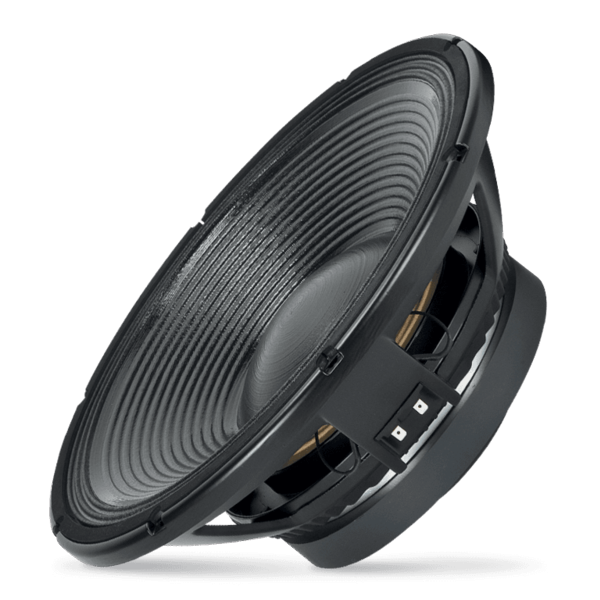

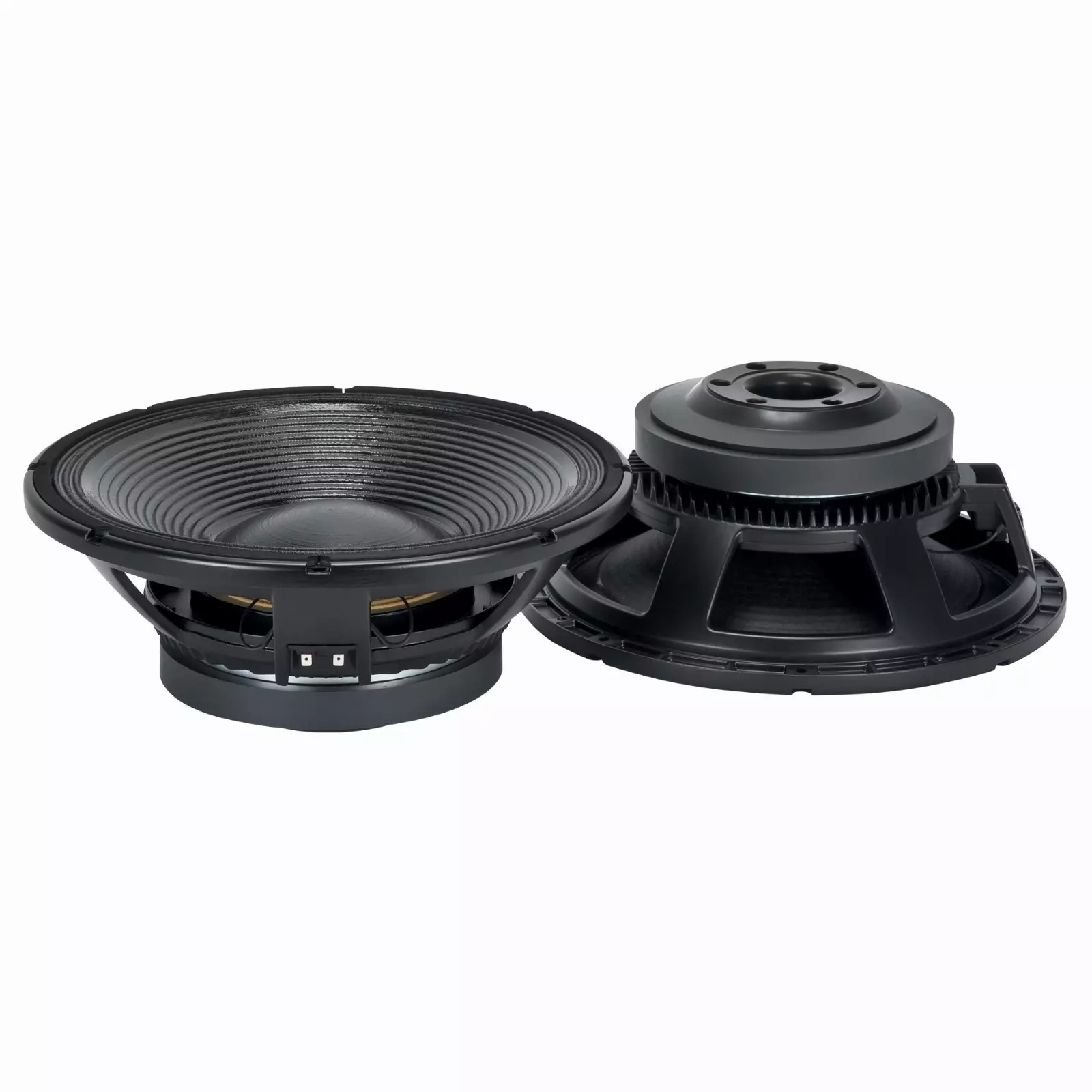

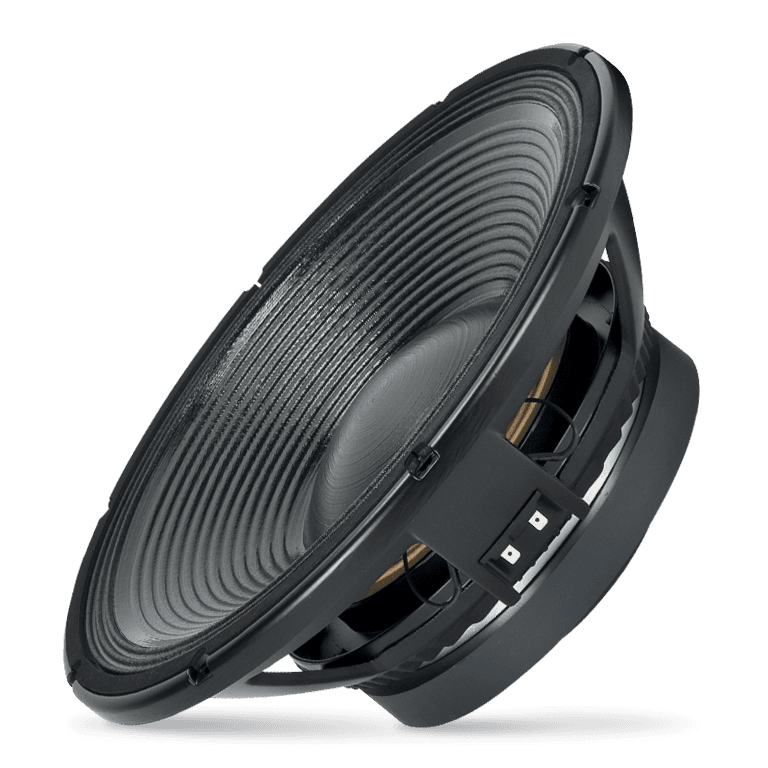

Bardzo liniowa charakterystyka przenoszenia częstotliwości, ekstremalnie wysoka moc przy jednoczesnym generowaniu najniższych zniekształceń harmonicznych spośród wszystkich porównywalnych 15-calowych przetworników w swoim zakresie zastosowania. W przetworniku LF15X401 zastosowano zespół stożka wzmocnionego włóknem wraz z potrójnie zawijanym górnym zawieszeniem o wysokim wychyleniu. Taka kombinacja zapewnia niezwykłą wytrzymałość i maksymalny skok membrany wynoszący 50 mm od szczytu do szczytu. Nowy system podwójnego wymuszonego przewietrzania gwarantuje bardzo wydajną wentylację cewki głośnikowej dla minimalnej straty mocy i niesamowitej zdolności przenoszenia mocy.
Cechy
- 4" dwustronnie nawijana miedziana cewka na karkasie w włókna szklanego
- 3000W ciągłej mocy programowej
- 96.5 dB skuteczności
- Pasmo przenoszenia 30Hz - 1.5kHz
- Podwójny system wymuszonej hiper wentylacji
- Podwójna konstrukcja dolnego zawieszenia z kontrolą tłumienia bazującą na sylikonie
- Potrójnie zawijane górne zawieszenie oraz prosta, karbowana geometria stożka
Parametry
| Średnica znamionowa | 15" |
| Impedancja znamionowa | 8Ω |
| Moc programowa | 3000 W |
| Moc znamionowa | 1500 W |
| Skuteczność | 96.5 dB |
| Pasmo przenoszenia | 30 - 1500 Hz |
| Efektywna średnica tłoczenia | 340 mm |
| Maksymalne wychylenie przed uszkodzeniem | 50 mm |
| Minimalna impedancja | 6.5Ω |
| Średnica cewki | 4.0" |
| Materiał cewki | Miedź |
| Długość Cewki | 30 mm |
| Liczba warstw | 2 |
| Rodzaj warstw | inside/outside |
| Grubość górnej płyty | 15 mm |
| Konstrukcja stożka | Prosta |
| Materiał zawieszenia | Polycotton |
| Konstrukcja zawieszenia | Tripple roll |
| Magnes | Ceramiczny |
| System wentylacji | Podwójny |
| Dolne zawieszenie | Podwójne z sylikonowym systemem kontroli tłumienia |
Parametry Thiele - small | |
| Częstotliwość rezonansowa(Fs) | 34 Hz |
| Rezystancja DC(Re) | 5.50Ω |
| Współczynnik mechaniczny (Qms) | 7.60 Qms |
| Współczynnik Elektryczny (Qes) | 0.30 Qes |
| Współczynnik całkowyty (Qts) | 0.29 Qts |
| Współczynnik BL (BL) | 26.50 T x m |
| Efektywna masa ruchoma (Mms) | 170.0 g |
| Objętość ekwiwalentna(Vas) | 146.0l |
| Efektywna powierzchnia membrany (Sd) | 0.090 m2 |
| Maksymalne liniowe wychylenie(Xmax) | 12.0 mm |
| Induktancja @ 1kHz (Le1k) | 1.30 mH |
| Efektywność w półprzestrzeni (Eff) | 1.90% |
Specyfikacja montażowa | |
| Średnica całkowita | 393 mm |
| Średnica umiejscowienia otworów montażowych | 371-376 mm |
| Średnica otworów montażowych | 7 mm |
| Wycięcie przegrody do montażu czołowego | 354mm |
| Wycięcie przegrody do montażu tylnego | 354mm |
| Pojemność zajmowana przez przetwornik | 4.3l |
| Waga | 12kg |
| Wymiary | ⌀393x161mm |
| Wymiary opakowania | 209x439x434mm |
| Waga z opakowaniem | 13.5 kg |
Specyfikacja techniczna LF15X401
