Cechy produktu
- 4.0" dwustronnie nawijana miedziana cewka na karkasie z włókna szklanego
- 2000W ciągłej mocy programowej
- 97.5 dB skuteczności
- Pasmo przenoszenia 25Hz - 1kHz
- Aluminiowy pierścień demodulacyjny
- Wymuszona wentylacja powietrzea orz 15mm górna płyta dla zminimalizowania strat mocy
- Podwójna konstrukcja dolnego zawieszenia z kontrolą tłumienia bazującą na sylikonie

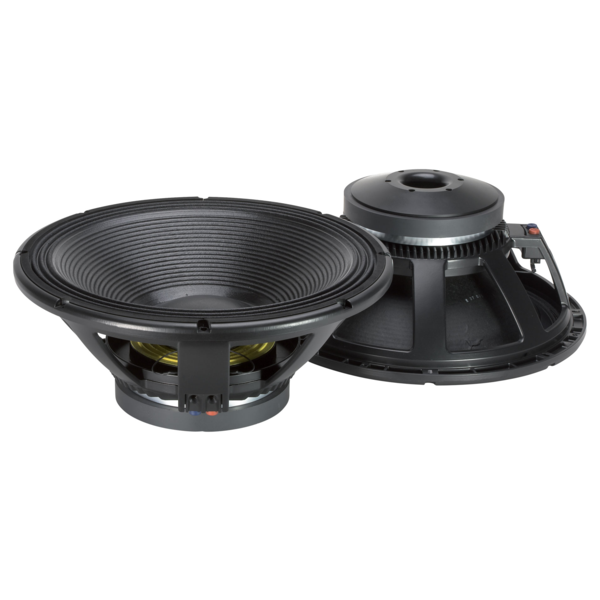

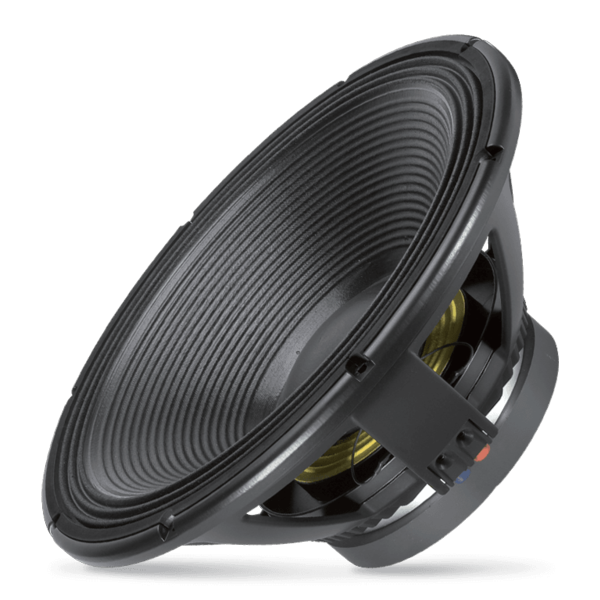

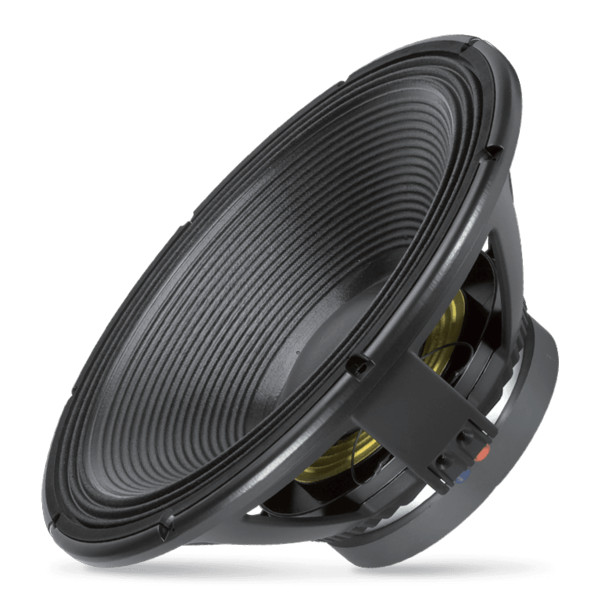

Niewiarygodnie liniowa charakterystyka przenoszenia częstotliwości, ekstremalnie wysoka moc przy jednoczesnym generowaniu najniższych zniekształceń harmonicznych spośród wszystkich porównywalnych 18-calowych przetworników w całym zakresie ich zastosowań. W L18P400 zastosowano zespół membrany wypełnionej włóknami oraz potrójne zawieszenie o stałej geometrii i wysokim wychyleniu. W pełni zoptymalizowana konstrukcja T-pole generuje minimalną ilość modulacji strumienia magnetycznego. T-pole wykorzystuje również technologię demodulacji szczelinowej RCF Precision, która stopniowo hamuje cewkę drgającą, zapewniając znacznie łagodniejsze przejście dla poruszającej się masy, gdy osiągnie ona swoje maksymalne wartości graniczne.
Parametry
| Średnica znamionowa | 18" |
| Impedancja znamionowa | 8Ω |
| Moc programowa | 2000 W |
| Moc znamionowa | 1000 W |
| Skuteczność | 97.5 dB |
| Pasmo przenoszenia | 25 - 1000 Hz |
| Efektywna średnica tłoczenia | 395 mm |
| Maksymalne wychylenie przed uszkodzeniem | 50 mm |
| Minimalna impedancja | 6.5Ω |
| Średnica cewki | 4.0" |
| Materiał cewki | Miedź |
| Długość Cewki | 25 mm |
| Liczba warstw | 2 |
| Rodzaj warstw | inside/outside |
| Grubość górnej płyty | 15 mm |
| Konstrukcja stożka | Zakrzywiona |
| Materiał zawieszenia | Polycotton |
| Konstrukcja zawieszenia | Triple roll |
| Magnes | Ceramiczy |
| System wentylacji | Podwójny |
| Dolne zawieszeie | Podwójne z sylikonowym systemem kontroli tłumienia |
Parametry Thiele - small | |
| Częstotliwość rezonansowa(Fs) | 29 Hz |
| Rezystancja DC(Re) | 5.10Ω |
| Współczynnik mechaniczny (Qms) | 7.60 Qms |
| Współczynnik Elektryczny (Qes) | 0.29 Qes |
| Współczynik całkowyty (Qts) | 0.28 Qts |
| Współczynnik BL (BL) | 24.60 T x m |
| Efektywna masa ruchoma (Mms) | 200.0 g |
| Objętość ekwiwalentna(Vas) | 340.0l |
| Efektywna powierzchnia membrany (Sd) | 0.120 m2 |
| Maksymalne liniowe wychylenie(Xmax) | 9.0 mm |
| Induktancja @ 1kHz (Le1k) | 1.20 mH |
| Efektywność w półprzestrzeni (Eff) | 2.63% |
Specyfikacja montażowa | |
| średnica całkowita | 465 mm / 21.54" |
| Średnica umiejscowienia otworów montażowych | 442-447 mm |
| Średnica otworów montażowych | 7 mm |
| Wycięcie przegrody do montażu czołowego | 424mm |
| Wycięcie przegrody do montażu tylnego | 425mm |
| Pojemność zajmowana przez przetwornik | 6l |
| Waga | 13.5kg |
| Wymiary | ⌀465x206mm |
| Wymiary opakowania | 270x500x520mm |
| Waga z opakowaniem | 15.5 kg |
Pliki
Specyfikacja techniczna L18P400Tagi
RCF L18P400
pn:11100044
