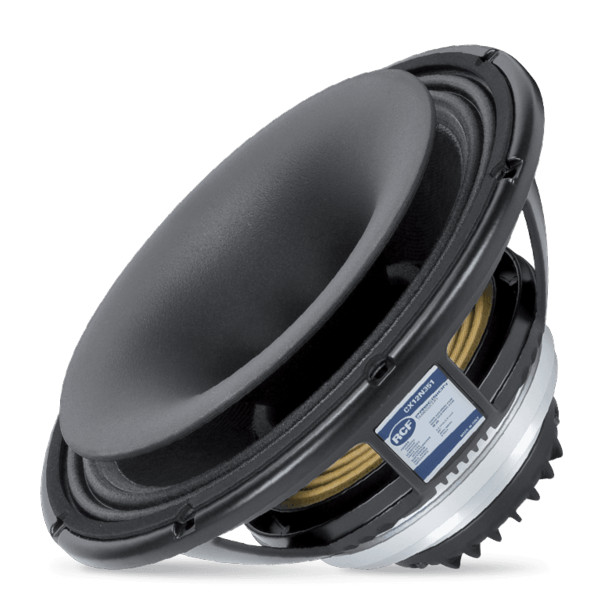

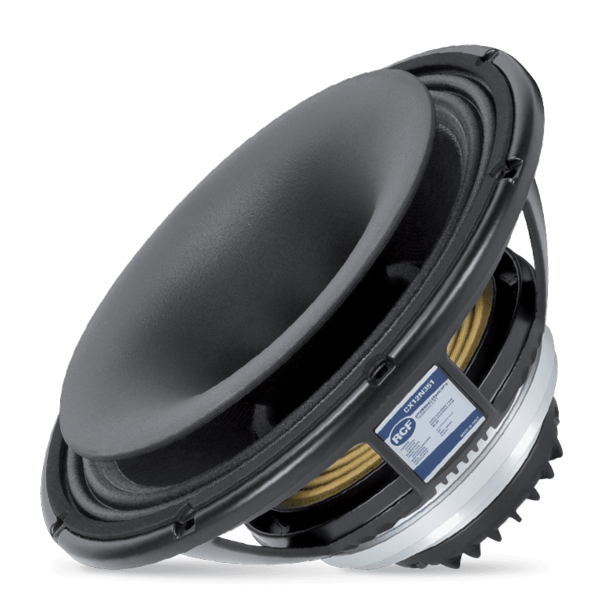

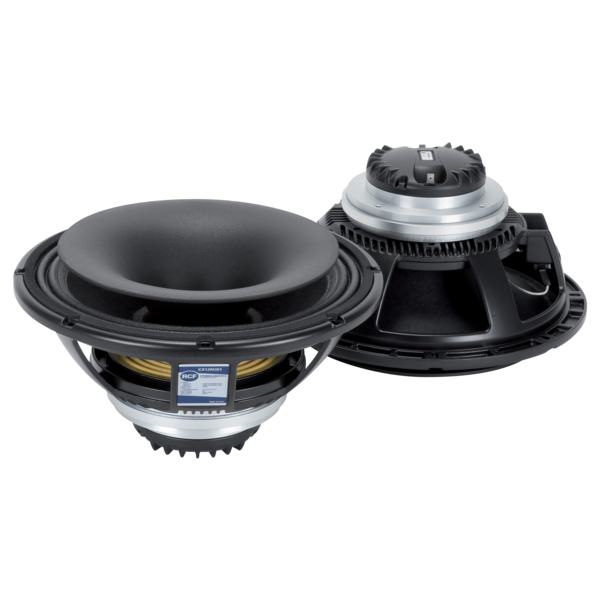

Głośnik współosiowy (coaxial) 12", 2.5" 450W
Oznaczenie producenta: 11100058
Karta produktu: Arcade Audio, RCF
CX12N351 jest najwyższej klasy konstrukcją współosiową, która zapewnia doskonałą liniowość odpowiedzi częstotliwościowej przy bardzo niskich zniekształceniach. Współosiowy model CX12N351 jest zasilany ze zintegrowanej, neodymowej struktury magnetycznej o wysokiej mocy, która gwarantuje wysoką dynamikę i skuteczność obu komponentów. Sekcja średnio-niskotonowa posiada 3,5" dwustronnie nawijaną cewkę głośnikową, która zapewnia bardzo dużą moc, szczególnie w porównaniu ze standardową cewką 3". Dzięki zintegrowanemu pierścieniowi demodulacji sekcja średnio-niskotonowa uzyskuje najszybszą reakcję czasową i mniejsze zniekształcenia. W przetworniku ciśnieniowym zastosowano 2,5-calową membranę z otworem o średnicy 1,4 cala, w której zastosowano kilka najnowocześniejszych technologii. Membrana i zawieszenie są wykonane z czystego tytanu o grubości 0,05 mm.
Cechy
- 900W ciągłej mocy programowej dla basu
- 3.5" dwustronnie nawijana, aluminiowa cewka
- 98.5 dB skuteczności
- Pasmo przenoszenia woofera 50Hz - 3.0kHz
- Podwójny system wymuszonej hiper wentylacji dla minimalizacji strat mocy
- Górne zawieszenie tripple roll i wykładnicza geometria stożka
- Pierścień demodulacyjny
- 2.5 calowa membrana, 1.4" wyjście drivera
- 180W ciągłej mocy programowej dla wysokich częstotliwości
- Pasmo przenoszenia drivera 700Hz - 20kHz
Parametry
| Średnica znamionowa | 12" |
| Impedancja znamionowa | 8Ω |
| Moc programowa | 900 W |
| Moc znamionowa | 450 W |
| Skuteczność | 98.5 dB |
| Pasmo przenoszenia | 50 - 3000 Hz |
| Efektywna średnica tłoczenia | 260 mm |
| Maksymalne wychylenie przed uszkodzeniem | 39 mm |
| Minimalna impedancja | 6.8Ω |
| Średnica cewki | 3.5" |
| Materiał cewki | Aluminium |
| Długość Cewki | 17 mm |
| Liczba warstw | 2 |
| Rodzaj warstw | inside/outside |
| Grubość górnej płyty | 11 mm |
| Konstrukcja stożka | Zakrzywiona |
| Materiał zawieszenia | Polycotton |
| Konstrukcja zawieszenia | tripple roll |
| Magnes | Neodymowy |
| System wentylacji | podwójna Hiperwentylowana struktura magnesu |
| Dolne zawieszenie | Pojedyncze |
| Materiał pierścienia demodulacyjnego | aluminium |
Parametry Thiele - small | |
| Częstotliwość rezonansowa(Fs) | 58 Hz |
| Rezystancja DC(Re) | 5.80Ω |
| Współczynnik mechaniczny (Qms) | 5.40 Qms |
| Współczynnik Elektryczny (Qes) | 0.21 Qes |
| Współczynnik całkowyty (Qts) | 0.20 Qts |
| Współczynnik BL (BL) | 25.00 T x m |
| Efektywna masa ruchoma (Mms) | 62.0 g |
| Objętość ekwiwalentna(Vas) | 47.0l |
| Efektywna powierzchnia membrany (Sd) | 0.050 m2 |
| Maksymalne liniowe wychylenie(Xmax) | 6.0 mm |
| Induktancja @ 1kHz (Le1k) | 1.50 mH |
| Efektywność w półprzestrzeni (Eff) | 4.40% |
Ogólna specyfikacja drivera | |
| Materiał membrany | Czysty tytan |
| Średnica wyjścia | 1.4" |
| Gęstość strumienia | 2.0T |
| Pasmo przenoszenia | 700-20000Hz |
| Rodzaj warstw | outside |
| Magnes | neodymowy |
| Minimalna impedancja | 7.90Ω |
| liczba warstw | 1 |
| Konstrukcja korektora fazy | 3 sloty |
| Materiał korektora fazy | Aluminium |
| Moc znamionowa | 80W |
| Moc Prograowa | 180W |
| Impedancja znamionowa | 8Ω |
| Skuteczność | 110dB |
| Konstrukcja zawieszenia | progresywna |
| Materiał zawieszenia | czysty tytan |
| Średnica cewki | 2,5" / 63mm |
| Materiał cewki | Aluminium |
Ogólna specyfikacja tuby | |
| Średnica wylotu | 36mm /1.4" |
| Kąt pokrycia | 60°x60° |
| Częstotliwość odcięcia | 900Hz |
| Materiał | Poliuretan strukturalny |
Specyfikacja montażowa | |
| Średnica całkowita | 320 mm |
| Średnica umiejscowienia otworów montażowych | 293-304 mm |
| Średnica otworów montażowych | 7 mm |
| Wycięcie przegrody do montażu czołowego | 284mm |
| Wycięcie przegrody do montażu tylnego | 284mm |
| Pojemność zajmowana przez przetwornik | 2.2l |
| Waga | 6.29kg |
| Wymiary | ⌀320x157mm |
| Wymiary opakowania | 240x360x360mm |
| Waga z opakowaniem | 7,47 kg |
Specyfikacja techniczna CX12N351
