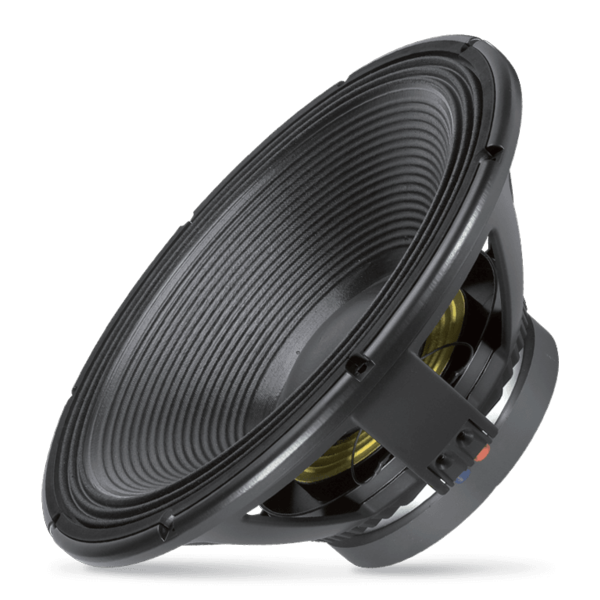

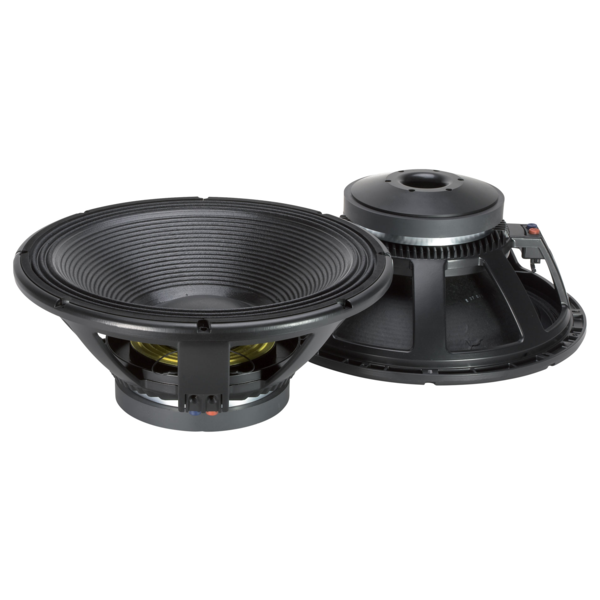

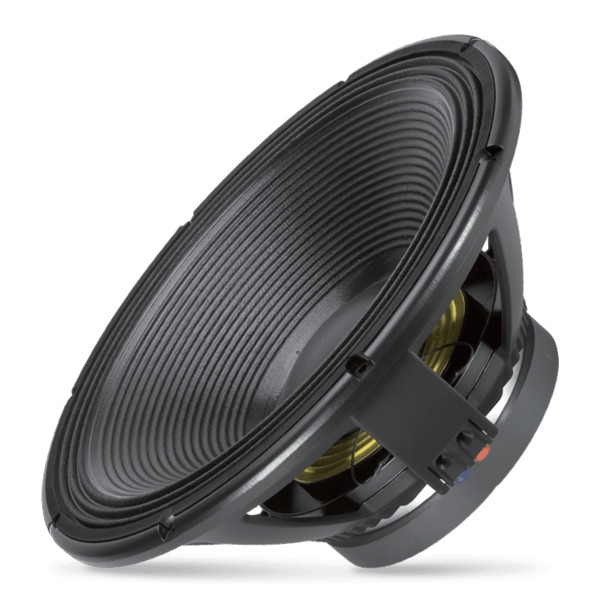

LF18N405 to model o rozszerzonej niskiej częstotliwości i dużej mocy, zaprojektowany z myślą o zapewnieniu mocnych i precyzyjnych tonów niskich z małymi zniekształceniami, małą stratą mocy i bardzo wysokim SPL. W modelu LF18N405 zastosowano zespół membrany wypełnionej włóknem szklanym wzdłuż dużego, potrójnego obwodu zawieszenia, co zapewnia niezwykłą wytrzymałość i kontrolę. System pojedynczego dolnego zawieszenia jest specjalnie zaprojektowany z ciężką tkaniną, która zapewnia doskonałą kontrolę podczas dużych skoków. W pełni zoptymalizowana konstrukcja T-pole generuje minimalną ilość modulacji strumienia. Podwójnie wymuszony system wentylacji powietrznej struktury magnetycznej zapewnia bardzo wydajną wentylację cewki drgającej w celu zminimalizowania strat mocy.
Cechy
- 4.0" dwustronnie nawijana miedziana cewka
- 3000W ciągłej mocy programowej
- 97.5 dB skuteczności
- Pasmo przenoszenia 25Hz - 1kHz
- Aluminiowy pierścień demodulacyjny
- Wymuszona wentylacja powietrza dla zminimalizowania strat mocy
- Podwójna konstrukcja dolnego zawieszenia z kontrolą tłumienia bazującą na sylikonie
- Potrójnie zawijane górne zawieszenie orz wykładnicza geometria stożka
Parametry
| Średnica znamionowa | 18" |
| Impedancja znamionowa | 8Ω |
| Moc programowa | 3000 W |
| Moc znamionowa | 1500 W |
| Skuteczność | 97.5 dB |
| Pasmo przenoszenia | 30 - 1000 Hz |
| Efektywna średnica tłoczenia | 395 mm |
| Maksymalne wychylenie przed uszkodzeniem | 58 mm |
| Minimalna impedancja | 6.0Ω |
| Średnica cewki | 4.0" |
| Materiał cewki | Miedź |
| Długość Cewki | 36 mm |
| Liczba warstw | 2 |
| Rodzaj warstw | inside/outside |
| Grubość górnej płyty | 15 mm |
| Konstrukcja stożka | Zakrzywiona |
| Materiał zawieszenia | Polycotton |
| Konstrukcja zawieszenia | Triple roll |
| Magnes | Neodymowy |
| System wentylacji | Podwójny |
| Dolne zawieszenie | Pojedyncze |
Parametry Thiele - small | |
| Częstotliwość rezonansowa(Fs) | 30 Hz |
| Rezystancja DC(Re) | 4.90Ω |
| Współczynnik mechaniczny (Qms) | 7.00 Qms |
| Współczynnik Elektryczny (Qes) | 0.34 Qes |
| Współczynnik całkowyty (Qts) | 0.32 Qts |
| Współczynnik BL (BL) | 26.50 T x m |
| Efektywna masa ruchoma (Mms) | 261.0 g |
| Objętość ekwiwalentna(Vas) | 227.0l |
| Efektywna powierzchnia membrany (Sd) | 0.120 m2 |
| Maksymalne liniowe wychylenie(Xmax) | 14.0 mm |
| Induktancja @ 1kHz (Le1k) | 1.70 mH |
| Efektywność w półprzestrzeni (Eff) | 1.70% |
Specyfikacja montażowa | |
| średnica całkowita | 465 mm / 21.54" |
| Średnica umiejscowienia otworów montażowych | 442-447 mm |
| Średnica otworów montażowych | 7 mm |
| Wycięcie przegrody do montażu czołowego | 424mm |
| Wycięcie przegrody do montażu tylnego | 425mm |
| Pojemność zajmowana przez przetwornik | 5.5l |
| Waga | 8.8kg |
| Wymiary | ⌀465x208mm |
| Wymiary opakowania | 255x495x525mm |
| Waga z opakowaniem | 10 kg |
