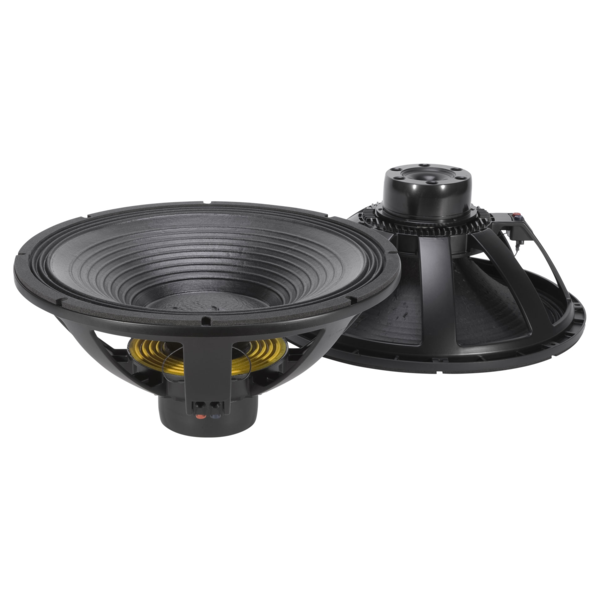

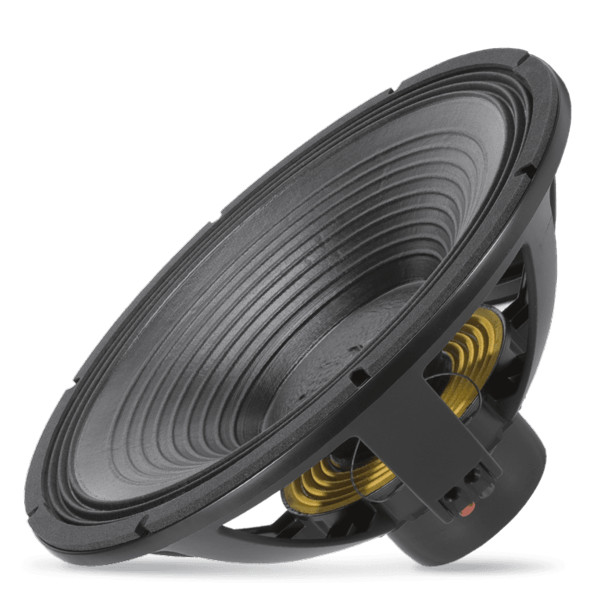

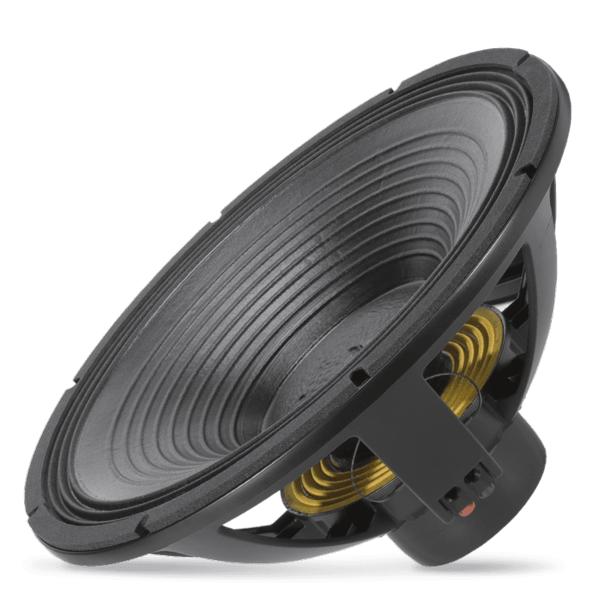

LF21N451 jest przetwornikiem o bardzo dużej mocy i sprawności, zaprojektowanym specjalnie w celu zapewnienia mocnych i dokładnych częstotliwości subbasowych przy niskich zniekształceniach i małych stratach mocy. Wysokość cewki drgającej została specjalnie zaprojektowana, aby poprawić skok i liniowość przy bardzo niskich częstotliwościach. W cewce LF21N451 zastosowano specjalne opracowane przez RCF włókno węglowe + kompozyt nylon + celuloza, które wzmacniają i poprawiają sztywność struktury stożka. Nowa masa celulozowa i duża trójwalcowa otoczka wzdłuż podwójnego silikonowego układu zawieszenia zapewnia doskonałą kontrolę i sprawia, że stożek jest odporny na odkształcenia spowodowane bardzo dużymi przesunięciami i naciskami powstałymi w wyniku wysokiego wychylenia przetwornika. W pełni zoptymalizowana konstrukcja T-pole generuje minimalną ilość modulacji strumienia magnetycznego. Podwójnie wymuszony system wentylacji powietrzem zapewnia bardzo wydajną wentylację cewki drgającej w celu zminimalizowania strat mocy.
Cechy
- 4.5" dwustronnie nawijana cewka, miedziana
- 3000W ciągłej mocy programowej
- 98.5 dB skuteczności
- Pasmo przenoszenia 30Hz - 1kHz
- Podwójnie wymuszona wentylacja powietrzem dla zminimalizowania strat mocy
- podwójna konstrukcja dolnego zawieszenia z kontrolą tłumienia bazującą na sylikonie
- BL na poziomie 34.5 Txm daje szybkie i dokładne niskie częstotliwości
Parametry
| Średnica znamionowa | 21" / 533 mm |
| Impedancja znamionowa | 8Ω |
| Moc programowa | 3000 W |
| Moc znamionowa | 1500 W |
| Skuteczność | 98.5 dB |
| Pasmo przenoszenia | 30 - 1000 Hz |
| Efektywna średnica tłoczenia | 470 mm / 18.5" |
| Maksymalne wychylenie przed uszkodzeniem | 58 mm / 2.28" |
| Minimalna impedancja | 7.1Ω |
| Średnica cewki | 4.5" / 114 mm |
| Materiał cewki | Miedź |
| Długość Cewki | 34 mm |
| Liczba warstw | 2 |
| Rodzaj warstw | inside/outside |
| Grubość górnej płyty | 15 mm / 0.59" |
| Konstrukcja stożka | Zakrzywiona |
| Materiał zawieszenia | Polycotton |
| Konstrukcja zawieszenia | Triple roll |
| Magnes | Neodymowy |
| System wentylacji | podwójny |
| Dolne zawieszeie | Podwójne z sylikonowym systemem kontroli tłumienia |
Parametry Thiele - small | |
| Częstotliwość rezonansowa(Fs) | 30 Hz |
| Rezystancja DC(Re) | 5.60Ω |
| Współczynnik mechaniczny (Qms) | 6.10 Qms |
| Współczynnik Elektryczny (Qes) | 0.27 Qes |
| Współczynik całkowyty (Qts) | 0.26 Qts |
| Współczynnik BL (BL) | 34.50 T x m |
| Efektywna masa ruchoma (Mms) | 315.0 g |
| Objętość ekwiwalentna(Vas) | 375.0l |
| Efektywna powierzchnia membrany (Sd) | 0.170 m2 |
| Maksymalne liniowe wychylenie(Xmax) | 13.0 mm |
| Induktancja @ 1kHz (Le1k) | 3.00 mH |
| Efektywność w półprzestrzeni (Eff) | 4.00% |
Specyfikacja montażowa | |
| średnica całkowita | 547 mm / 21.54" |
| Średnica umiejscowienia otworów montażowych | 527 mm / 20.75" |
| Średnica otworów montażowych | 7 mm / 0.24" |
| Wycięcie przegrody do montażu czołowego | 512mm |
| Wycięcie przegrody do montażu tylnego | 512mm |
| Pojemność zajmowana przez przetwornik | 6.5l |
| Waga | 10.9 kg |
| Wymiary | ⌀547x249mm |
| Wymiary opakowania | 284x605x584mm |
| Waga z opakowaniem | 13.5 kg |
Specyfikacja techniczna LF21N451
